Траворезка соломорезка своими руками

Содержание

Как сделать траворезку?

Траворезка является очень полезным приспособлением в хозяйстве. С помощью нее удобного готовить корма для животных в селе или на даче, используя траву или даже мелкие веточки деревьев.

Особенно удобно молоть крапиву, а ведь это очень полезная трава для скота. В этой статье будет рассмотрено несколько вариантов, как можно собрать траворезку из подручных материалов.

Особенности конструкции

Траворезка — это специальное приспособление для измельчения травы, которое незаменимо в подсобном хозяйстве.

После переработки скошенной травы ее можно использовать в качестве удобрения земли, утеплительного материала зимой или корма для домашних животных.

Такой инструмент способен мелко нарезать большой объем сорняков или скошенной травы всего за несколько секунд. Это значительная экономия времени и сил хозяина приусадебного участка.

В конструкцию стандартной ручной траворезки входят следующие детали:

Садовые самодельные траворезки отличаются компактными размерами и небольшим весом конструкции, что значительно облегчает их эксплуатацию.

При этом они имеют хорошую производительность. На агрегат может устанавливаться как бензиновый, так и электрический мотор:

Электрическая траворезка, сделанная своими руками — полезный инструмент для собственного приусадебного участка.

С его помощью удобно готовить для животных корма из травы и мелких веточек, особенно из крапивы, которая считается для скота очень полезной.

Траворезка своими руками

Из газового баллона

Инструкция:

Чертежи:

Из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы.

Кроме болгарки, понадобятся следующие инструменты и детали:

В первую очередь нужно надежно закрепить двигатель, для этого берем металлические уголки и варим из них раму. Далее к этой раме следует как можно прочнее прикрепить болгарку, так как она работает на очень высоких оборотах и если оторвется, может наделать беды.

Потом сверху вала болгарки (он располагается вверх) устанавливается металлическая емкость, в нее будет загружаться трава и, собственно, в ней будет происходить процесс резки.

Ко дну емкости крепится стальной уголок, он нужен для того, чтобы удерживать всю травяную массу от прокручивания внутри емкости. Крепится уголок с помощью болтов и гаек.

Для удобного сбора рубленной травы из тонкого металла был сделан специальный рукав, его можно направить в специальный короб для сбора муки из травы или просто подставить ведро. На этом сборку траворезки можно считать законченной.

Из стиральной машины

Рассмотрим еще один способ создания траворезки из подручных материалов.

Из материалов нам понадобится:

Пошаговая инструкция по изготовлению инструмента:

На этом сборку инструмента можно считать завершенной. С его помощью нарезка корма из сорняков, травы и мелких веток для животных будет осуществляться достаточно быстро.

Из дрели

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже:

Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям.

В крайнем случае, можно скруглить лезвие к острию.

Самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Ручная сечка

Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок.

Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.

Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.

Рекомендации по изготовлению

Довольно часто описывается изготовление траворезки своими руками в журнале «Моделист- конструктор». Здесь можно найти много вариантов подобных инструментов.

Все рекомендации закреплены схемами, чертежами конструкции и сборки приспособлений.

Принцип действия многих моделей аналогичен работе кухонного комбайна, так как нарезка зелени осуществляется при помощи ножей. Это объясняет легкость сборки и простоту эксплуатации траворезки.

Для более эффективной работы инструмента специалисты рекомендуют:

Главное преимущество самодельных приспособлений, предназначенных для нарезки травы, заключается в том, что они нетребовательны в обслуживании.

Их всегда можно самостоятельно отремонтировать с помощью подручных материалов, а затраты на ремонт минимальны.

Меры безопасности

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

Источник

2 бюджетных варианта самодельных траворезок: конструктив и детали

Задумались, куда деть траву, которую вы скосили на участке, листву, стебли и ботву? Один из вариантов — измельчить «даровой ресурс» и пустить его в дело. На компост или на корм для мелкой животинки. Для этого вам нужна траворезка. Не хотите переплачивать за магазинную? Изготовьте её своими руками, за недорого, как это сделали пользователи портала.

Читайте также:  Стол под фрезер своими руками видео

Содержание:

Траворезка своими руками с приводом от болгарки

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

Универсальная траворезка и кукурузолущилка

Я тоже сделал траворезку. В основном использую для измельчения травы для птицы. Основа самоделки — килловатный мотор, сделанный ещё в СССР. Купил за 1400 руб. Работает отлично. Движок трёхфазный, но переделан на работу от сети в 220 Вольт.

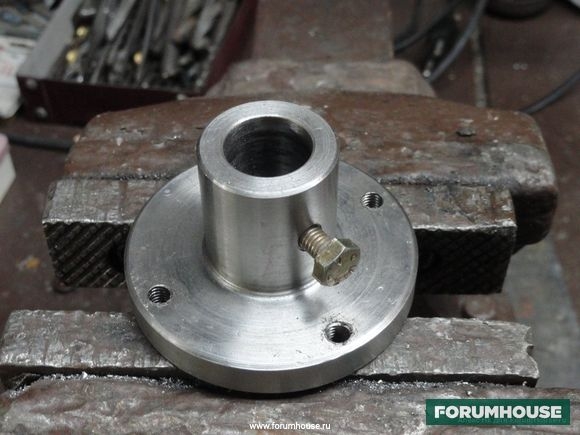

Изготовление самодельной траворезки пошагово:

Я согнул полосу молотком, ударами по металлу на губках тисков. Радиус контролировал по кругу, начертив его на станине.

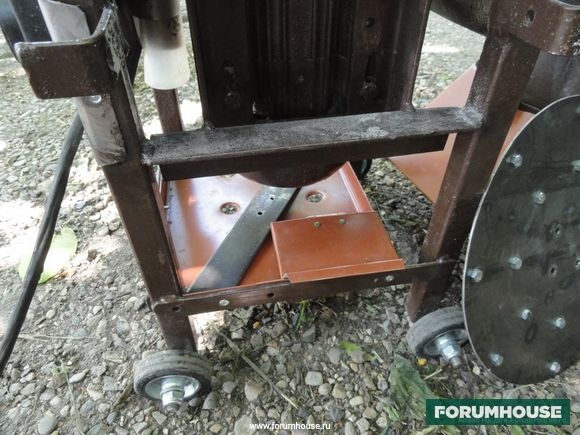

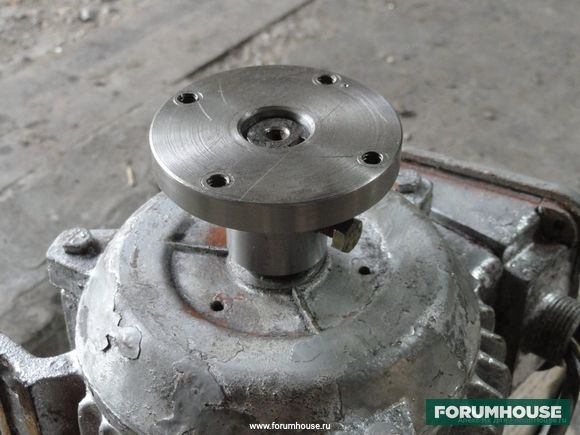

На финише пользователь приварил к основанию ножки. Закрепил электрический двигатель. Сделал большой бак с крышкой, чтобы из траворезки, во время работы двигателя, не вылетел мусор.

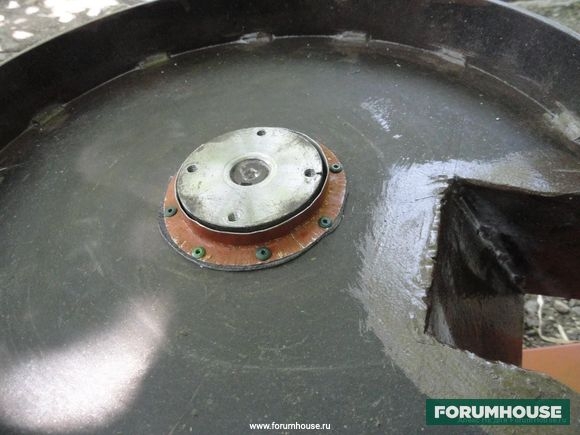

Бак, для удобства использования измельчителя травы, снимается.

Кукурузолущилка из траворезки

Алекс Нк решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

Бак переделали. К нему присоединили «отражатель» для выброса кукурузных «кочанов» в ведро.

Траворезка-кукурузолущилка в сборе.

Места для хранения крепежа.

Чтобы трава не наматывалась на вал двигателя, пользователь поставил защиту — кольцо.

Экспериментально установил, что оптимальный вариант измельчения травы — два ножа. Четыре ножа превращают траву в кашу. Ещё молотил яблоки для птицы. Одно ведро яблок измельчается за 4-5 минут. Получилась траворезка-овощерезка-фрукторезка.

Выводы

Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т.д. Для изготовления самоделки вам потребуется набор инструментов:

Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

Хотите узнать больше? Задайте вопрос авторам траворезок в теме Самодельная Траворезка «Монстр 2015».

Источник

Дробилка для сена и соломы своими руками

Введение про измельчители

Когда я учился в десятом классе, а это был 2000 год, нас школа совместно с совхозом, в селе Мильтюши Черепановского р-на Новосибирской области, отправляла весной на сжигание соломы. Мы ходили по огромным полям и поджигали солому, в этом занятии принимали участие ученики с 8-го по 11 классы, а это более 200 человек. Кроме этого совхоз сжигал солому еще и своими силами.

Оказывается за рубежом давно решили вопрос с утилизацией сельскохозяйственных отходов, таких как лузга семечек, стебли подсолнечника, сена, травы, торфа, камыша и даже веток. Вся эта линейка имеет нужную влажность и просто гранулируется в пеллеты. Далее пеллеты идут как на подстилку животным, так и для получения тепла в специальных автоматических котлах. Ах, да кстати в Китае уже давно делают из всех этих отходов не только пеллет, а даже и ДСП, к примеру у меня есть статья про изготовление древесных плит из камыша.

Измельчитель сена можно использовать и для других сельскохозяйственных отходов. Он перерабатывает тюки, рулоны и просто насыпную массу в мелкую измельченную фракцию. В начале статьи можно увидеть картинку с фракцией из отходов сорняков. Существуют вертикальные и горизонтальные измельчители.

Изготовление ножей

Измельчитель соломы обладает главной его составляющей – ножами. Изготовить их можно из ножовочного полотна, из которого посредством болгарки вырезаются четыре заготовки. В центральной части каждого элемента следует подготовить по квадратному отверстию, сторона которого должна быть равна 26 мм. Жесткость исходного полотна станет влиять на ширину деталей. Расположить ножи необходимо ближе ко дну. Для того чтобы хорошо заострить режущие кромки, необходимо применить точило. Болты, которые держат втулку, должны располагаться выше ножей. При отсутствии возможности сделать отверстие для измельченной соломы, расположив его под ножами, его следует проделать сбоку. Для чего в дело вступает болгарка, которой можно проделать окружность 7 х 7.

Изготавливая измельчитель соломы, необходимо сформировать направляющий элемент корпуса, для этого применяется сталь. К измельчителю корпус необходимо зафиксировать болтами М3. Необходимо позаботиться о том, чтобы платформа установки обладала максимальной устойчивостью. Для чего ее основание необходимо сделать больше по сравнению с верхней частью. Ее необходимо сделать максимально функциональной, кроме того, она должна быть удобной. Измельчитель сена, соломы должен обладать такой платформой, которая не только будет удерживать установку, но и защищать мотор. Ее фиксацию необходимо произвести к контейнеру с использованием трех болтов М6х45. А вот боковые грани платформы предпочтительнее закрыть листами стали. В стойках нужно подготовить резьбу для установки болтов М3, которыми полотна и закрепляются на корпусе платформы.

Строение

Такой дробитель отходов можно как купить, так и изготовить собственными силами. Для того чтобы сделать нужно понимать его строение.

Читайте также:  Светильник с противовесом своими руками

Состоит измельчитель из:

Инструменты и материалы

Из инструментария понадобится обычный слесарный набор, имеющийся у каждого рачительного хозяина. Кроме того, нужен сварочный аппарат, угловая шлифовальная машина и дрель. Что касается материалов, то мы представим перечень, предусмотренный данной конструкцией, а вы можете использовать металл, имеющийся в хозяйстве. Итак, чтобы сделать бытовой измельчитель, вам потребуется:

Ножи делаются из высококачественной углеродистой стали, например, Ст45 или вырезаются из старой циркулярной пилы, можно – из ножовочных полотен металлорежущих станков. Кусок трубы Ø300 мм или старая бочка может избавить вас от лишней работы по изготовлению корпуса машины. Для выполнения соединений нужны электроды и болты с гайками.

Устройство

В качестве емкости можно использовать даже старую бочку

Многие умельцы, создавая разного рода кустарные механизмы для резки соломы, приспособились использовать старые насосы или пылесосы.

Схема их работы выглядит так: ножи прикреплены к вращающемуся стержню, который вращается за счет мотора. Бункером, в который засыпается сено или солома, выступает обычное ведро. После попадания в него, вращающиеся ножи измельчают до нужных размеров все компоненты.

Но подобного рода механизированные средства резки имеют весьма незначительный уровень производительности, из-за чего сгодятся только для того, чтобы приготовить корм для одного-двух десятков кроликов.

Когда необходимо организовать проработку большого количества сырья, дробилка потребуется большей мощности и, соответственно, имеющий большую производительность.

Для безопасности, чтобы в процессе переработки сырья человек случайно не коснулся движущихся ножей – бункер делают высоким и цилиндрической формы. Нижняя часть наклонена и в ней находится специальный патрубок, куда происходит выброс измельченной продукции.

Совет специалиста: можно делать вариант бункера, имеющий маленькую высоту, но сверху будет крепиться крышка, в которой будет уже проделано отверстием для безопасной загрузки соломы при работающем устройстве.

Работа такого устройства достаточно проста. После включения электродвигателя в бункер начинается засыпка соломы, где она нарезается. Готовая сечка будет выходить из бокового патрубка.

Чтобы она не разлеталась в разные стороны, стоит приготовить для сбора специальную емкость. В этом качестве хорошо использовать пластиковую бочку, у которой сбоку будет вырезано отверстие для приема нарезанной соломы или сена.

4 Самодельный шредер с мотором от стиральной машины

Схема работы аппарата:

Для вращения ножей используется привод от активаторной стиральной машины типа «Малютка», закрепленный под баком. Привод вращает два крестообразно расположенных ножа, изготовленных из дисковых пил для пилорамы. Для более детального рассмотрения можно обратиться к чертежу.

Корпус агрегата представляет собой цилиндрический бак из металла (к примеру, из советской стиральной машины), сверху закрывается крышкой.

Корморезка с использованием бака от стиральной машины.

Рекомендации по изготовлению

Металл надо разметить и вырезать заготовки в соответствии с чертежом. Трубы и уголки отрезать необходимой длины и зачистить. К бункеру приваривается днище, а к нему – кронштейн для крепления электродвигателя. Стальная плита крепится вертикально к кронштейну, предварительно в ней нужно проделать отверстия, совпадающие с ответной частью двигателя. Для ужесточения сбоку к плите привариваются косынки.

К корпусу под углом крепятся опоры, к ним тоже привариваются косынки, играющие роль ребер жесткости. Когда измельчитель соломы, сделанный своими руками, уже стоит на опорах, к нему приделывается патрубок выброса сечки. Затем к плите крепится электродвигатель на болтах, а на его ось насаживаются ножи и надежно фиксируются. В последнюю очередь приделывается крышка и производится монтаж электрической части.

Повторять конструкцию, представленную в статье, вовсе не обязательно. Главное, — правильно изготовить рабочий узел с ножами, а приспособить к нему электрический привод вы можете любым удобным способом. Только помните, что число оборотов вала режущей части должно находиться в пределах 2000 об/мин. И то, если размах ножей не больше показанных на чертеже. Иначе машина станет источником повышенной опасности.

Сенорезка из стиральной машины

Более простой и менее мощный измельчитель сена своими руками можно смастерить из обычной стиральной машинки. Помимо машинки, необходимы еще:

Как собрать устройство

Внизу корпуса выпиливается небольшой прямоугольный вырез, размером примерно 20 на 7 см. Его периметр обшивается металлическими пластинками для большей прочности. Из уголка делается подставка. Высота подставки зависит от того, что планируется использоваться в качестве приемника измельченного сырья. Для ведер подставку делают более высокой, чем для ящиков.

Чтобы прикрепить двигатель, на валу делают два небольших отверстия, после чего на него устанавливают втулку с резьбой. Двигатель монтируется на вал, а вся конструкция крепится ко дну бака металлическими шпильками. Уже после это на вал надеваются режущие диски или ножи

Очень важно подобрать размер дисков так, чтобы они не соприкасались со стенками рабочей камеры

Перед подключением двигателя к кабелю, нужно определиться с рабочей и пусковой обмоткой самого электродвигателя. Сделать это легко при помощи специального тестера: у рабочей обмотки сопротивление меньше, чем у пусковой. Подключается двигатель так:

Устройство сеноизмельчителя

Рабочий узел — самая важная часть соломоизмельчителя. Состоит он из стального бункера, внутри которого расположены ножи. К оси двигателя ножи крепятся специальной осью. Обычно бункер делают в форме цилиндра, а для большей безопасности стенки оставляют высокими. Можно сделать и с короткими стенками, но тогда оснастить устройство крышкой.

Основные составляющие соломоизмельчителя:

Материалы

Собирается в домашних условиях сенорезка своими руками из доступных каждому материалов. А ее изготовление не требует особых технических навыков. Чтобы сделать измельчитель сена своим руками, нужно иметь слесарный набор, сварочный аппарат, дрель и машинку для шлифования. Из материалов же необходимы:

Изготовление

Вместо ножей можно взять диск от циркулярной пилы или мощного кухонного комбайна. На роль корпуса устройства хорошо подойдет бочка или отрез трубы, диаметром не менее тридцати сантиметров.

Перед тем как сделать измельчитель соломы своими руками, желательно найти в интернете понятные и подробные чертежи аппарата. Они позволят не допустить ошибок в расположении деталей и креплении. Начинают изготовление с разметки и вырезания заготовки из отреза трубы. К полученной емкости прикрепляют с помощью сварки дополнительное дно, а уже к нему — держатель для мотора. В стальном листе предварительно делают несколько отверстий, чтобы упростить процесс крепления мотора. Соломорезка своими руками изготовленная из трубы получится более крепкой, если к бокам приварить металлические уголки-косынки. Снизу крепится емкость для уже измельченного продукта. Только после этого устанавливается двигатель. Его крепят к стальному листу, а на ось насаживают и надежно фиксируют режущие ножи или диски

Читайте также:  Система солнечной системы своими руками

Последний момент: монтируется электрический кабель и тумблер включения, а также крышка и лампочка-индикатор. Устройство готово к работе.

Способы изготовления измельчителя

Такие измельчители соломы должны быть изготовлены способом односторонней заточки ножа. Его необходимо расположить заточенной поверхностью вниз.

Популярные модели фабричного производства

Тем, у кого нет желания тратить силы и время на изготовление такого устройства, лучше приобрести готовую модель в магазине. Среди самых популярных измельчителей сена и соломы для частных подворий выделяют:

Выбирать конкретную модель нужно, исходя их количества сырья, которое придется перерабатывать. Если поголовье вашего скота малочисленно, нет смысла переплачивать за мощные агрегаты. Лучше сэкономить и купить измельчитель небольшой производительности.

Отсутствие сложных деталей и приспособлений в конструкции позволяет опытному мастеру изготовить измельчитель травы и сена самостоятельно. Достаточно приобрести двигатель достаточной мощности, все остальные элементы можно найти в каждом хозяйстве. Перед изготовлением измельчителя изучите его чертеж

5 Соломорезка

В первую очередь соломорезка пригодится тому, кто занимается выращиванием грибов вешенок. Измельченная солома потребуется для мульчирования земли под клубникой, изготовления топливных брикетов, приготовления кормов для животных и птиц.

Соломорезку несложно изготовить самостоятельно:

Конструкция измельчителя соломы

Домовитый хозяин, у которого имеется земельный участок, да вдобавок водится разная живность, сам прекрасно знает, зачем нужна такая машинка. Мы только дополним список еще одной сферой применения: измельчать сено и солому можно для изготовления топливных брикет в домашних условиях. Если кто-то задумал такое дело, то без соломорезки здесь не обойтись, попробуйте-ка вручную нарезать или нарубить такое количество соломы.

Домашние мастера-умельцы приспособились изготавливать различные кустарные измельчители соломы из старых насосов и пылесосов. Принцип их работы такой же, как у ножей, насаженных на стержень, вращаемый электрической дрелью. Бункером служит обычное старое ведро, в которое закладывается трава или солома, после чего туда опускаются вращающиеся ножи и таким образом происходит измельчение. Описания подобных приспособлений нетрудно отыскать на просторах интернета.

Только эти механизированные средства резки слишком малопроизводительны и непрактичны, а сгодятся лишь на то, чтобы готовить корм десятку кроликов. Для производства брикет или других целей, когда нужно переработать много сырья, понадобится надежный самодельный измельчитель соломы, обладающий достаточной мощностью и производительностью. Именно такой мы и будем изготавливать.

Сердце любой соломорезки – рабочий узел, представляющий собой металлический бункер с вращающимися внутри острыми ножами. Последние жестко закреплены на стальном диске, а тот – на оси электродвигателя. Бункер имеет цилиндрическую форму и в целях безопасности делается высоким, чтобы вы случайно не могли коснуться ножей руками при загрузке соломы. В нижней части бункера имеется патрубок для выброса измельченной соломы, для удобства он сделан наклонным.

Бункер покоится на треноге такой высоты, чтобы снизу поместился электродвигатель, прикрепленный к его днищу посредством плиты. Подробный чертеж измельчителя соломы показан на рисунке:

1 – бункер; 2 – крышка; 3 – опора треноги; 4 – электродвигатель; 5 – плита крепления двигателя; 6 – пульт управления; 7 – полоса усилительная; 8 – кнопки управления; 9 – выходной патрубок; 10 – кронштейн крепления двигателя; 11 – подпятник опоры; 12 – косынка; 13 – лампа – индикатор; 14 – диск с ножами; 15 – планшайба; 16 – резиновая прокладка; 17 – перемычка; 18 – болт М5 (8 шт.); 19 – скребок; 21 – петли для крышки.

Работа аппарата проста. Включив электродвигатель кнопкой и открыв крышку, в бункер загружается солома. Из бокового патрубка вылетает готовая сечка, для ее улавливания стоит приспособить какую-нибудь емкость. Подойдет пластиковая бочка с вырезанным сбоку отверстием, тогда солома не разлетится во все стороны.

3 Траворезка-зернодробилка из болгарки

Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.

На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).

Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.

Правила безопасности

Измельчитель соломы своими руками, чертежи которого представлены в статье, должен быть использован крайне аккуратно в процессе эксплуатации, ведь в основе конструкции острые ножи, которые считаются довольно опасными, так как способны нанести серьезные повреждения человеку.

Если вы изготовили аппарат, который работает от электричества, то необходимо соблюдать особую осторожность, только так измельчитель будет служить долго и не нанесет увечий. Особенно внимательно нужно следить за тем, чтобы аппарат не пытались задействовать дети, это может привести к неприятным последствиям

Измельчитель соломы своими руками, чертежи которого необходимо рассмотреть перед началом проведения работ, обязательно необходимо использовать только по назначению.

Источник
