Трубные безумства
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20.
Регулярный просмотр буржуйских сайтов невольно приводит к накоплению различных материалов. В принципе подумываю уже о том, чтобы взять за практику постинг опыта наших заокеанских коллег. Тем интересных много и обсудить есть чего.
А начнем мы с необычного применения полипропилена и ПВХ. Тема необычайно распространена в англоязычном инетрнете, у нас появляются умельцы, которые делятся опытом, но их мало.
На Фиш-Хуке уже всплывали темы подставок под удилища и тубусов, так давайте попробуем их развить и посмотрим, что можно собрать своими руками. Ниже фото/видео и небольшие комментарии.
Тубус
Для погружения в тему рассмотрим первое, что приходит на ум при слове «труба». Один из наиболее изящных самодельных тубусов, которые я видел на просторах интернета.

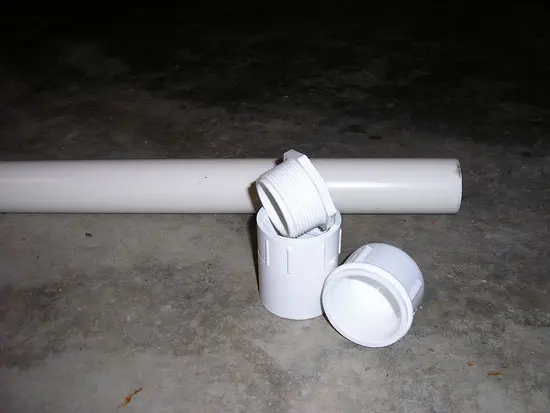

Труба и пара фитингов

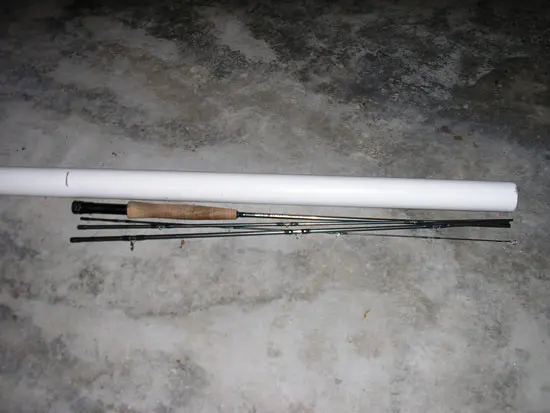

Разметка длины (в примере нахлыстовый многочастник).
Отрезка и установка фитингов

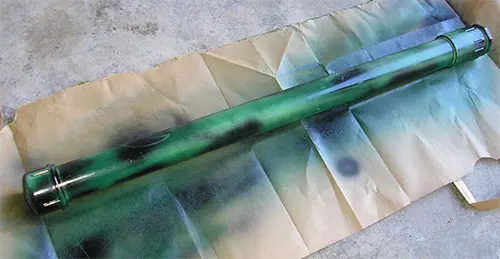

Окраска. Да-да, они красятся. Нужно лишь поискать правильную грунтовку.

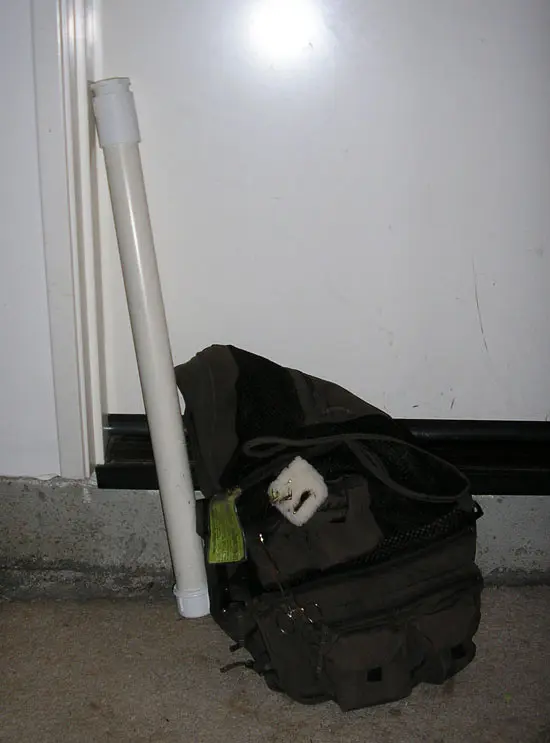

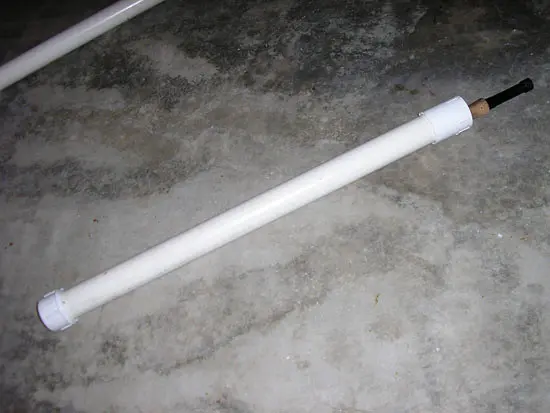

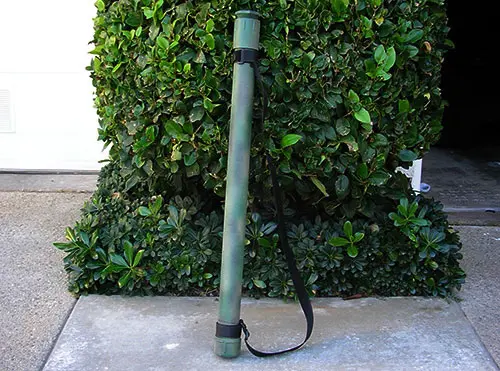

Готовый неубиваемый тубус.
Ну что, размялись? Едем дальше.

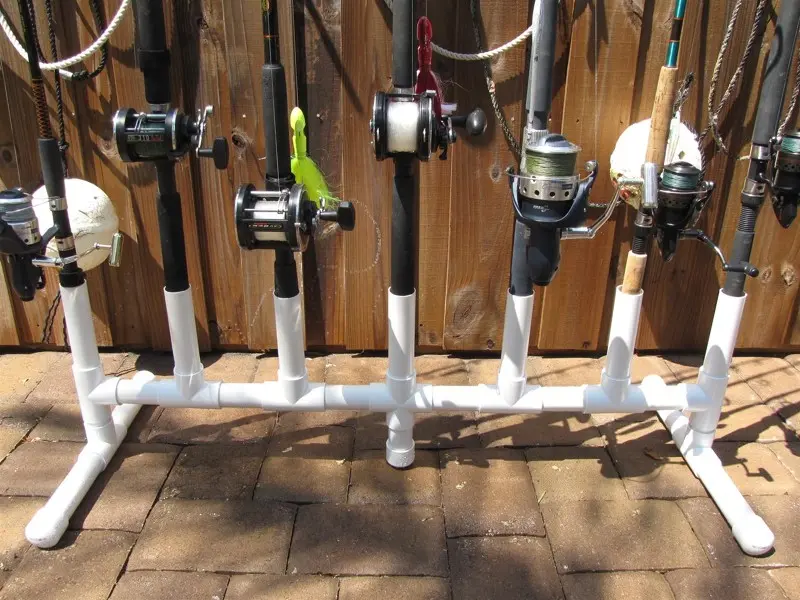

Стационарные подставки под удилища
Такое не часто может понадобиться, ну разве что если вы живете на берегу океана.

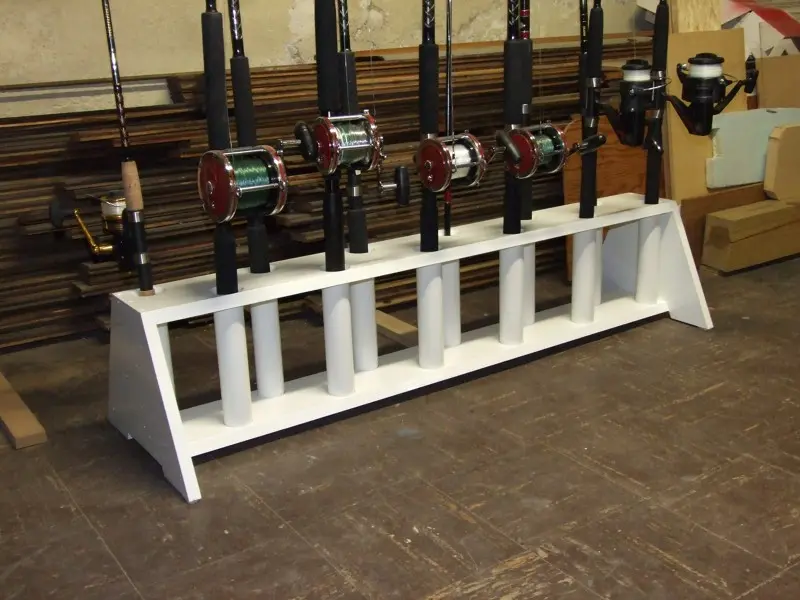

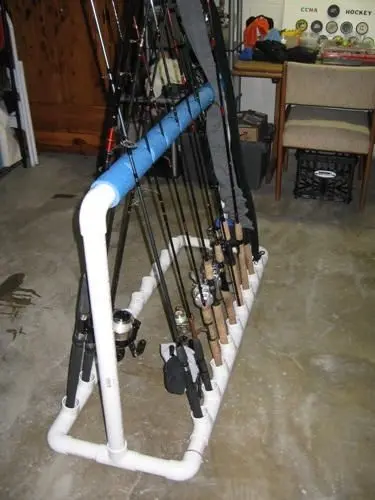

Вполне рабочий вариант для хранения собранных спиннингов, опять же, если вы живете в шаговой доступности от воды. Ну или для хранения одночастников дома. Выглядит вполне аккуратно.

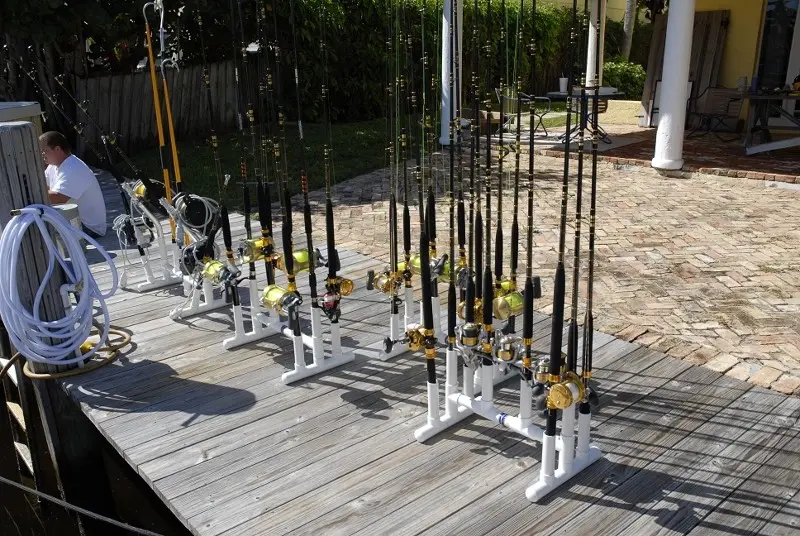

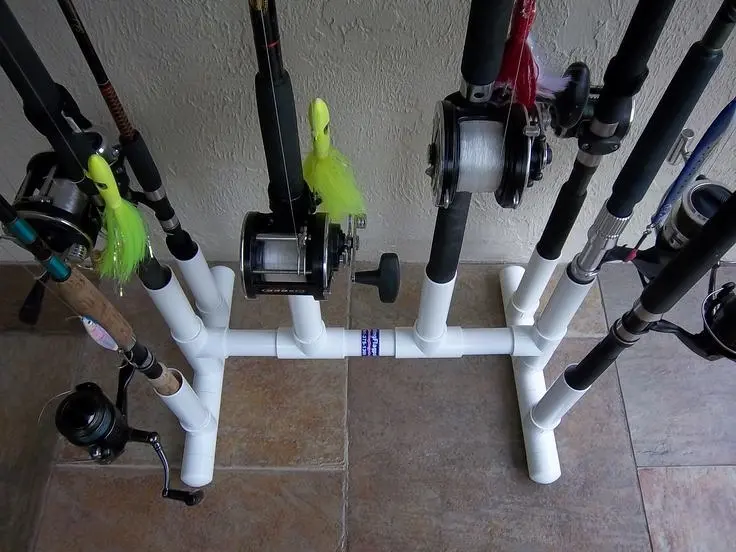

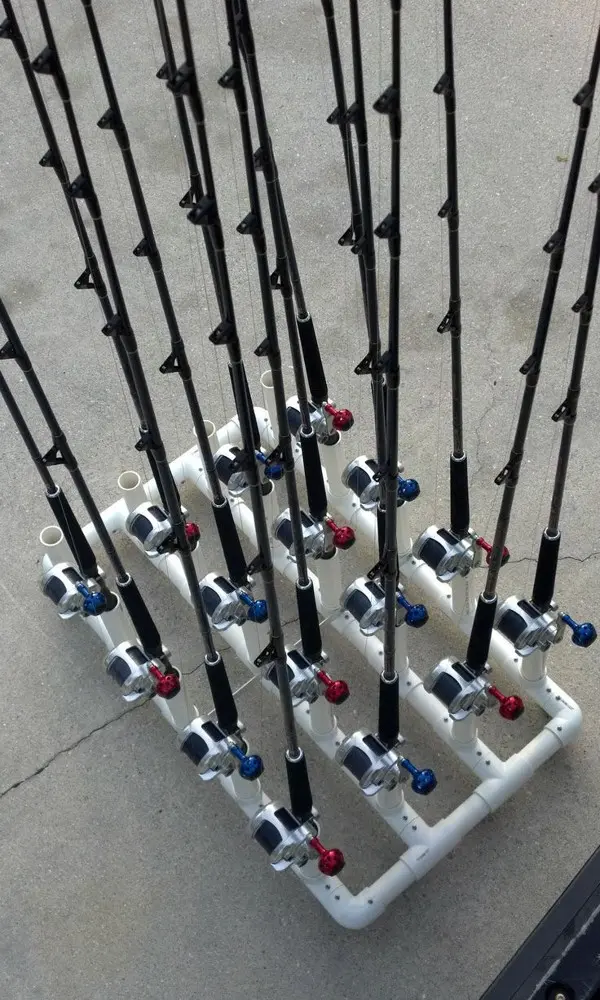

Этот вариант, кстати, получил широкое распространение:

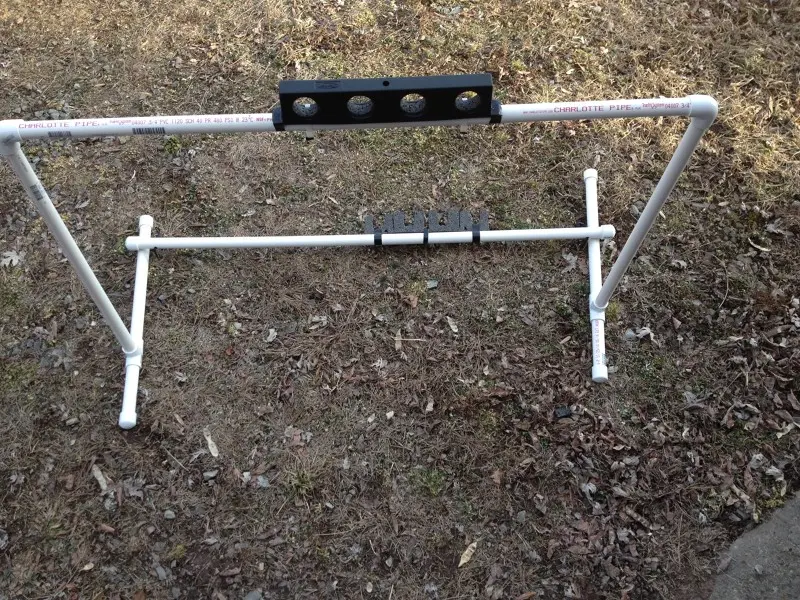

Еще вполне симпатичный вариант.

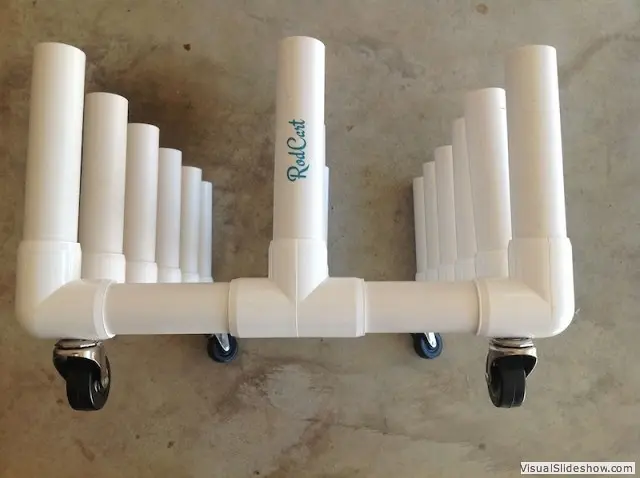

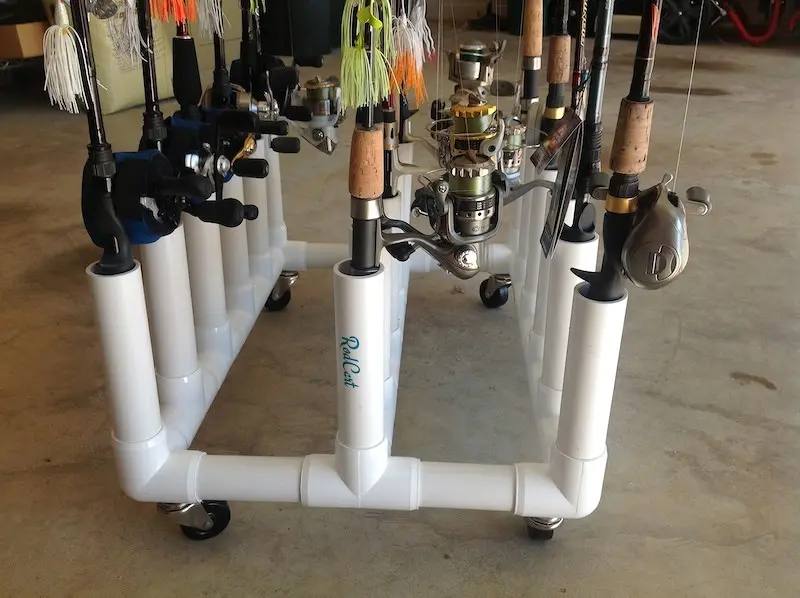

Если чуть повозиться, можно сделать передвижную подставку.

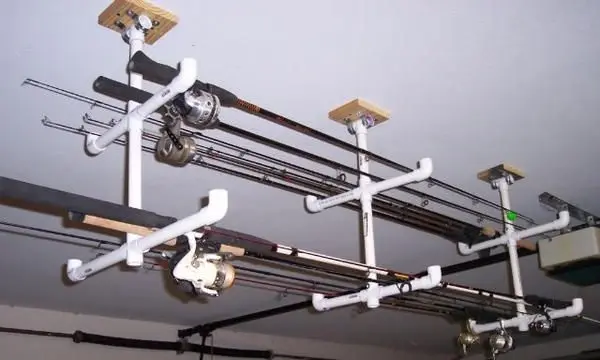

Потолочное крепление. В гараже или мастерской можно незамысловато разместить свой «лес».
Напоследок почти скучный вариант
Авто/вело крепления

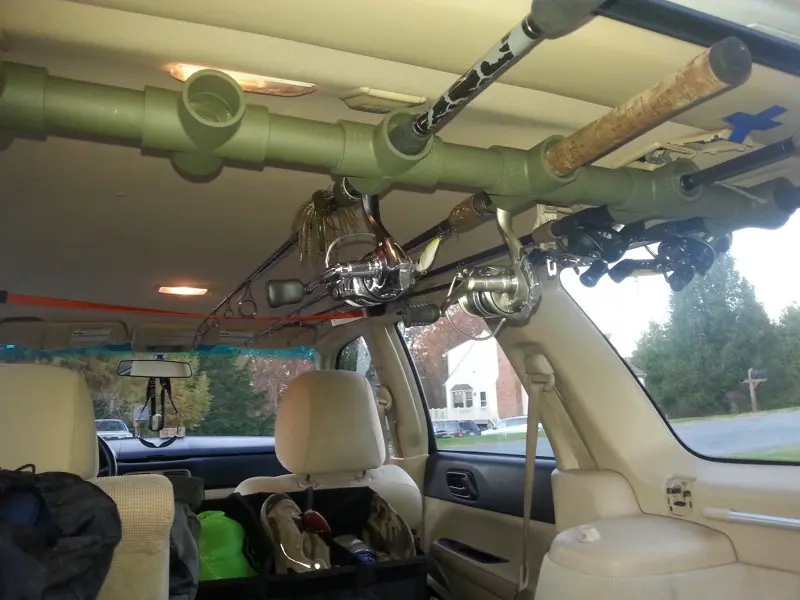

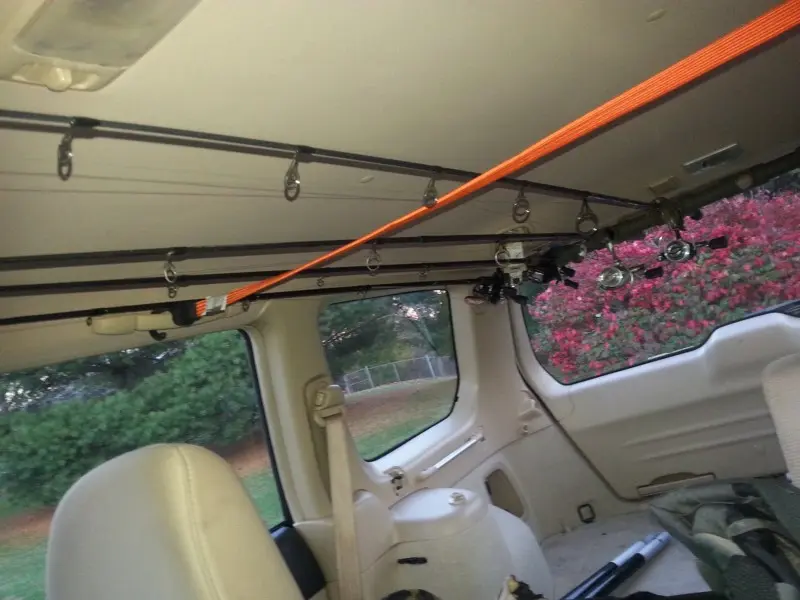

Если машина позволяет, то можно всегда быть во всеоружии.
Можно даже покрасить свое изделие. Мне этот вариант больше всех остальных нравится.
Передняя часть автомобильного держателя.
Вариант с подставкой в машину.

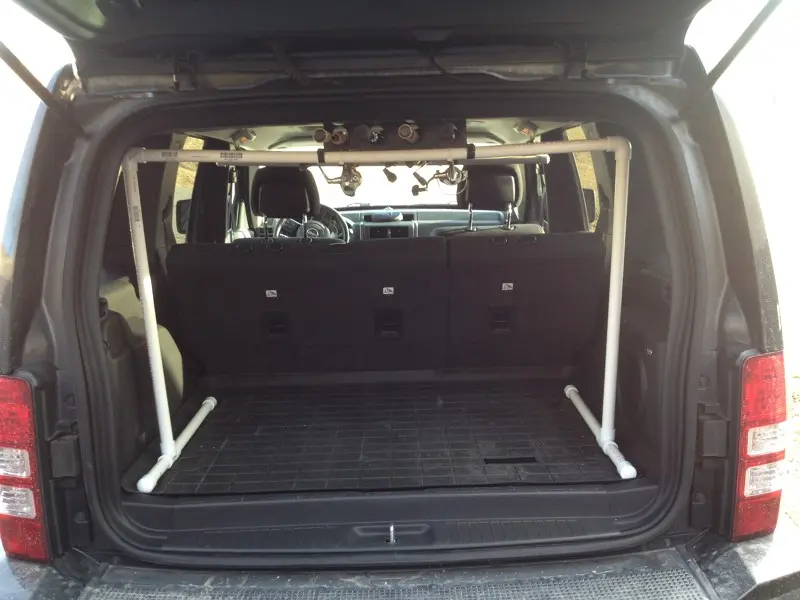

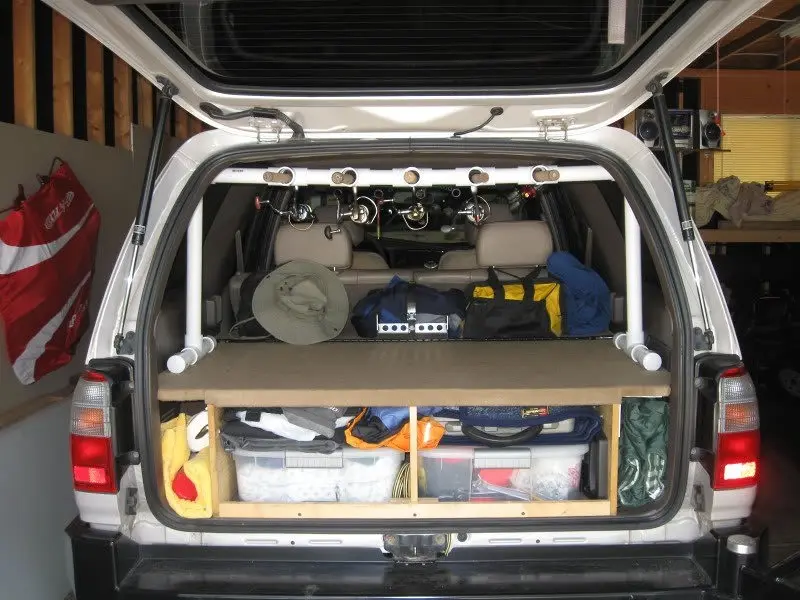

Или полноразмерный вариант. В багажнике свободно, удилища в сохранности.
В любой момент можно вынуть. Две части: подставка в багажник и подвесная передняя рейка. Варится из полипропилена за пару минут.

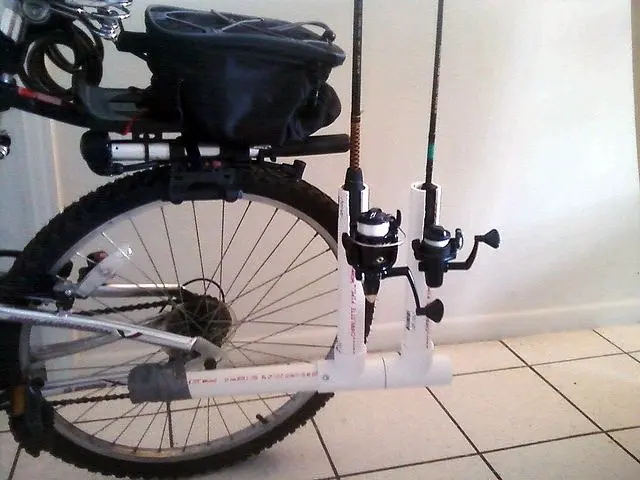

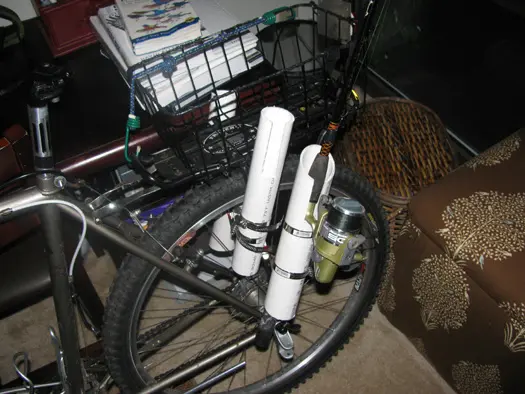

Велосипедный вариант. Чувствуется, что сделан минут за 5, но есть где проявить фантазию.
Лодочные подставки

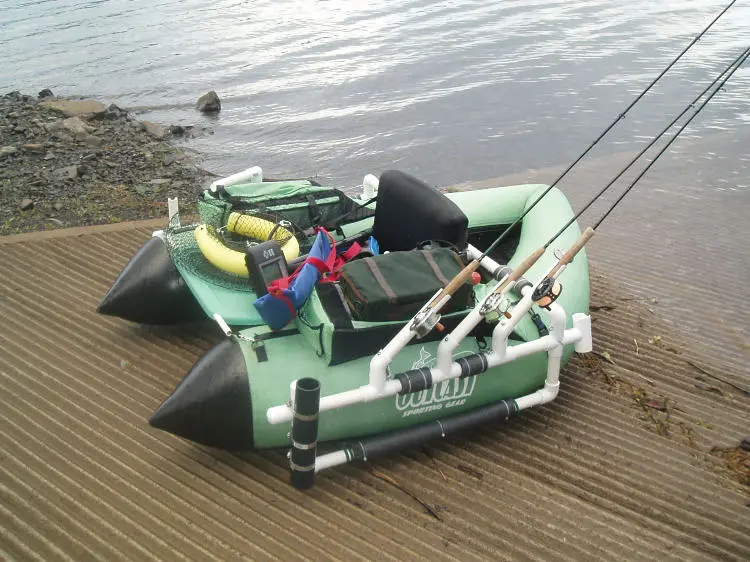

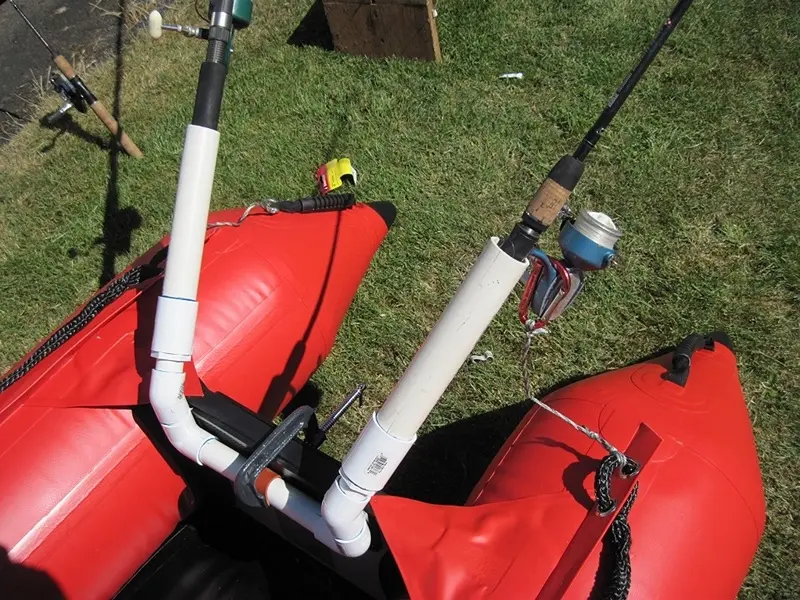

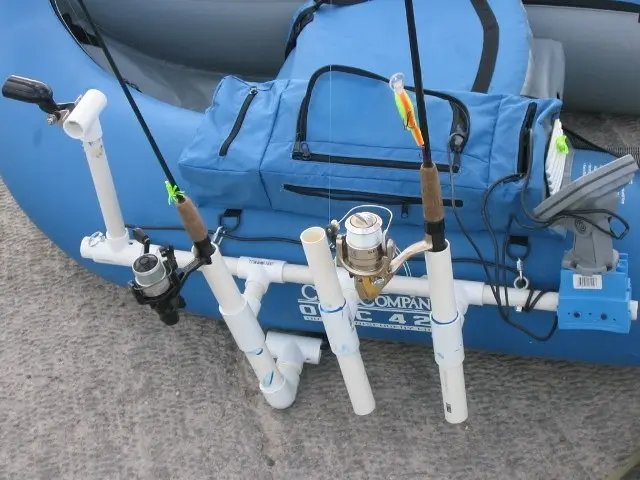

Навесной вариант на надувнушку.

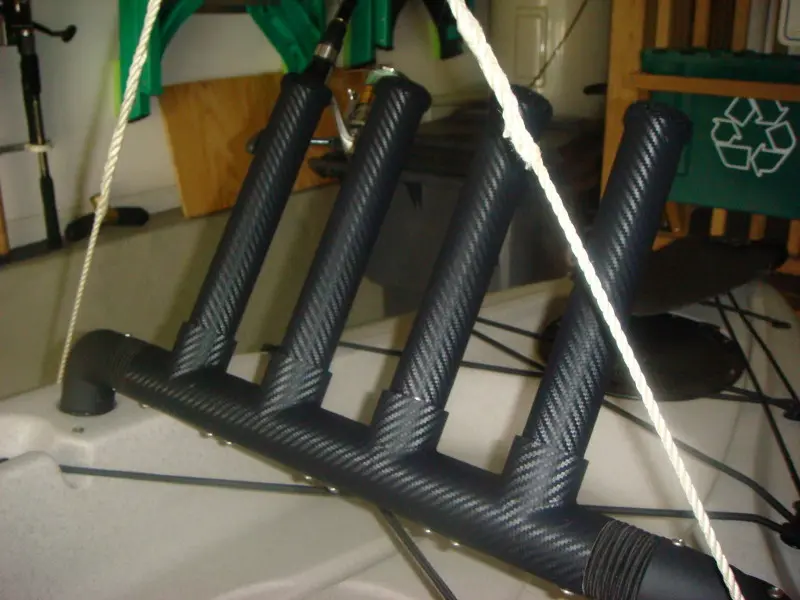

Вариант транцевого крепления. Неаккуратный, но общий принцип понятен. Можно было бы использовать настенные крепления для труб и обойтись без струбцины.
Вот эти ребята вообще психи. Плотность безумия на квадратный метр зашкаливает

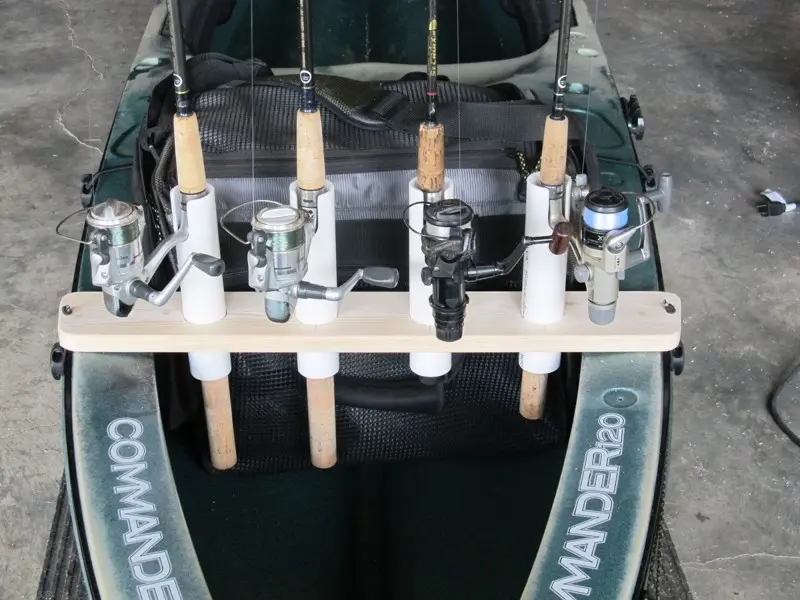

Совсем несложный вариант, подойдет как навесной и для надувной лодки.
Преимущества сваренного полипропилена — монолитность конструкции. Можно даже пленкой под карбон обклеить.
Но это все мелочи. Варианты посерьезнее ниже.
Тележки

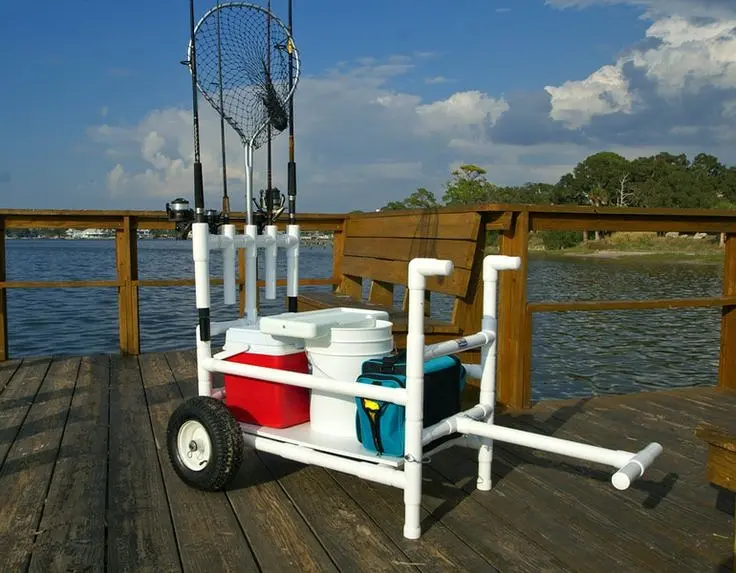

Как вам? Такую штуку вполне реально сварить из обычного полипропилена за день-два.
Пляжные тележки вообще очень распространены у наших избалованных океанами коллег, к примеру вот вариант поменьше:
Еще небольшая рыболовная пляжная тележка
Рабочий пример сборки оси
Или вот. Как можно заметить, человек занимается этим рукоблудием явно не от недостатка средств.

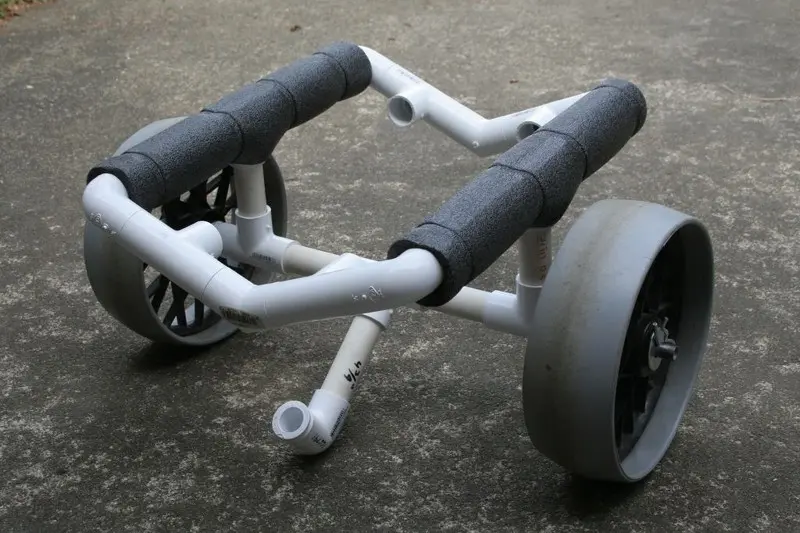

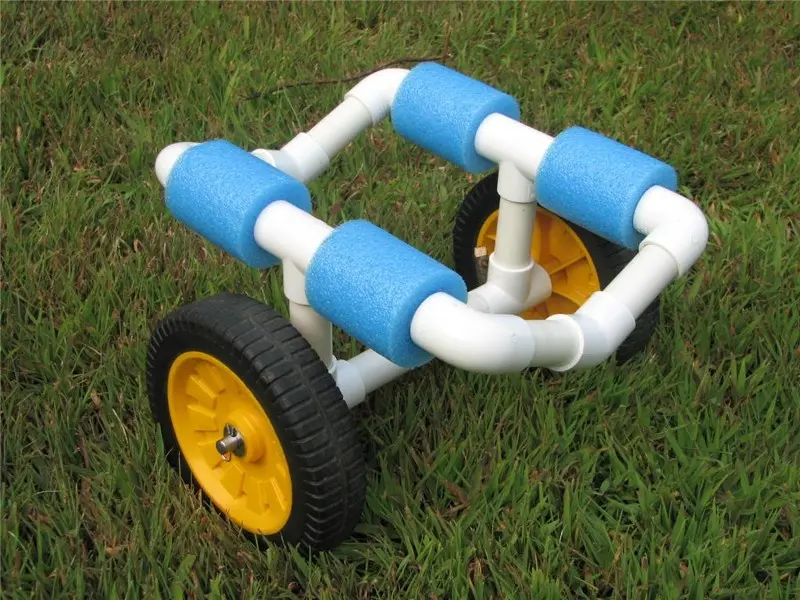

Вариант небольшой тележки — подставка под каноэ.
Еще лодочный вариант.
Очень миниатюрная и прочная конструкция.
У каякеров эта тема вообще получила настолько широкое распространение, что в англоязычном интернете можно найти подробные инструкции со списком частей для покупки и самостоятельной сборки. Например, вот palmettokayakfish. build.html

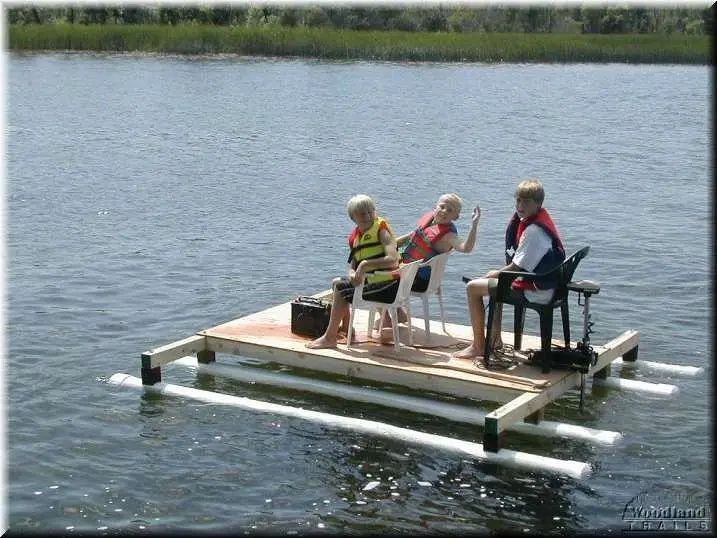

У меня надувная лодка, что можно сделать?
А можно все!
Нет, ну серьезно, после просмотра десятков видео (некоторые даже на ютубе недоступны, лежат локально у американцев на сайтах), я наверное ничему уже не удивлюсь из тематики «хендмейд».
Это видео не по теме труб, но оно нужно для общего понимания. Жил-был один несчастный обладатель надувнушки.
У тебя лодка без транца? Не беда!

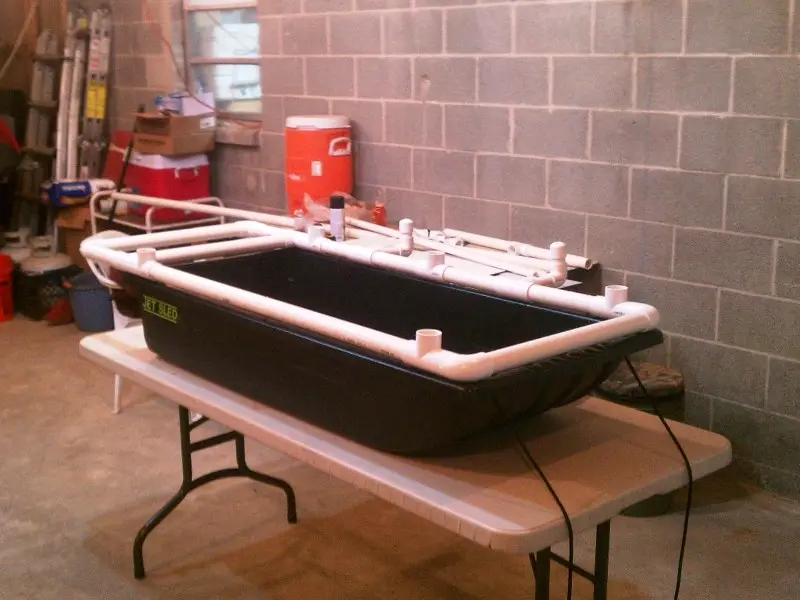

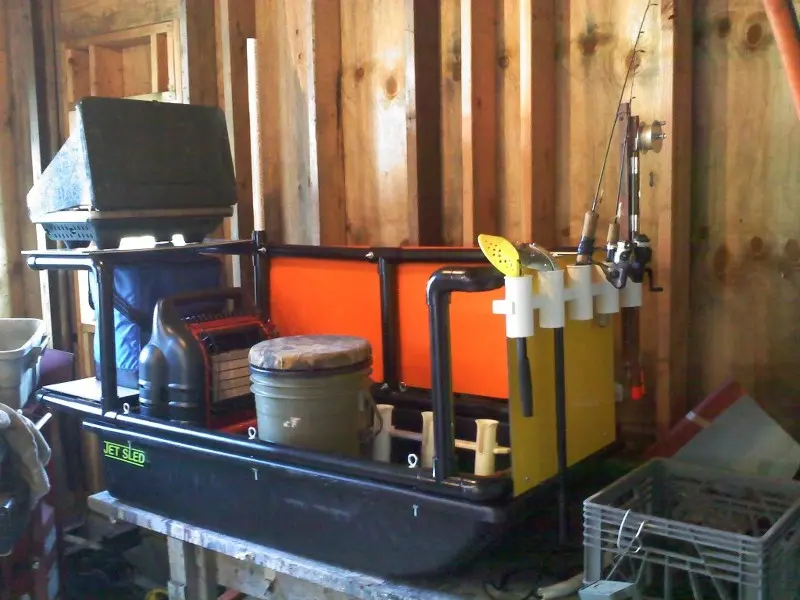

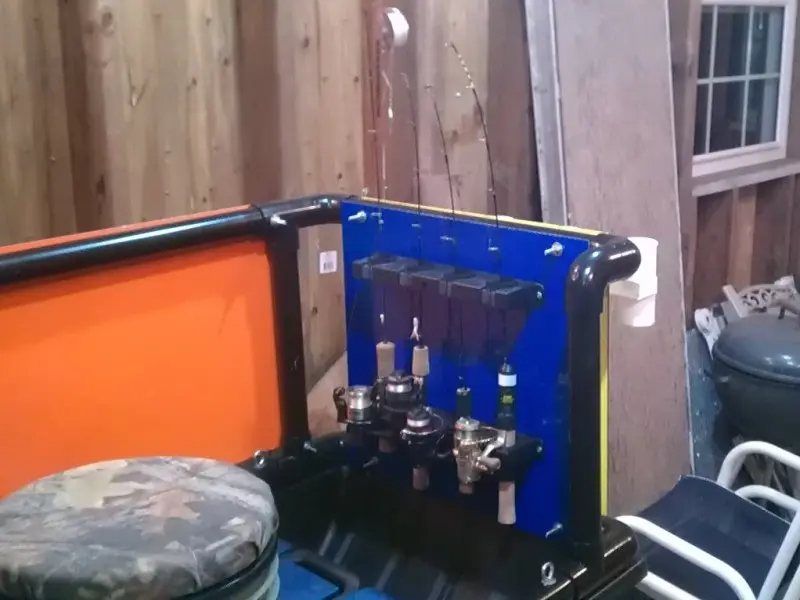

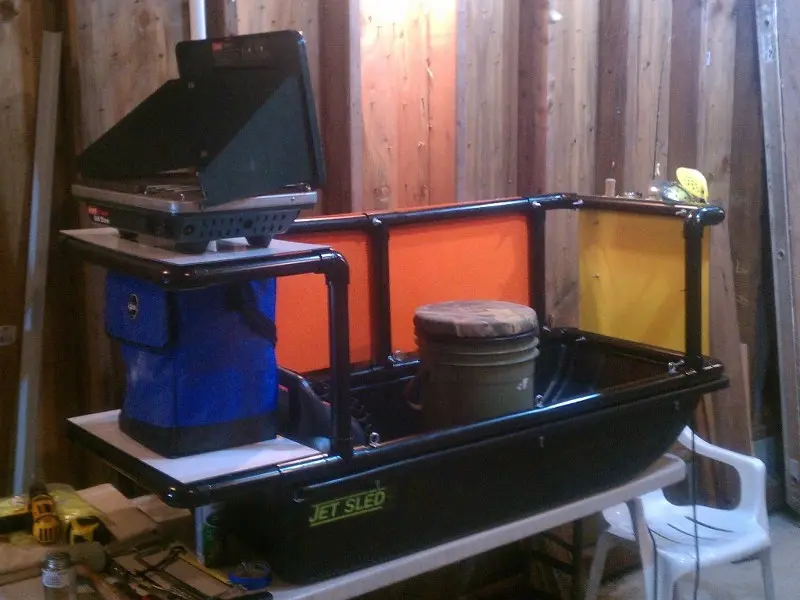

Зимние безумства
Друзья, это лишь малая часть возможных вариантов использования труб в домашней мастерской. Помните, что если вам станет совсем скучно, всегда есть и такие варианты:
