УАЗ Patriot «Так получилось. » › Бортжурнал › #87: Дисковый трансмиссионный ручник
Прикупил тут недо-кит-комплект перехода на дисковый трансмиссионный ручник. Почему недо? Сейчас расскажу.
Комплект приходит в 3 коробках.

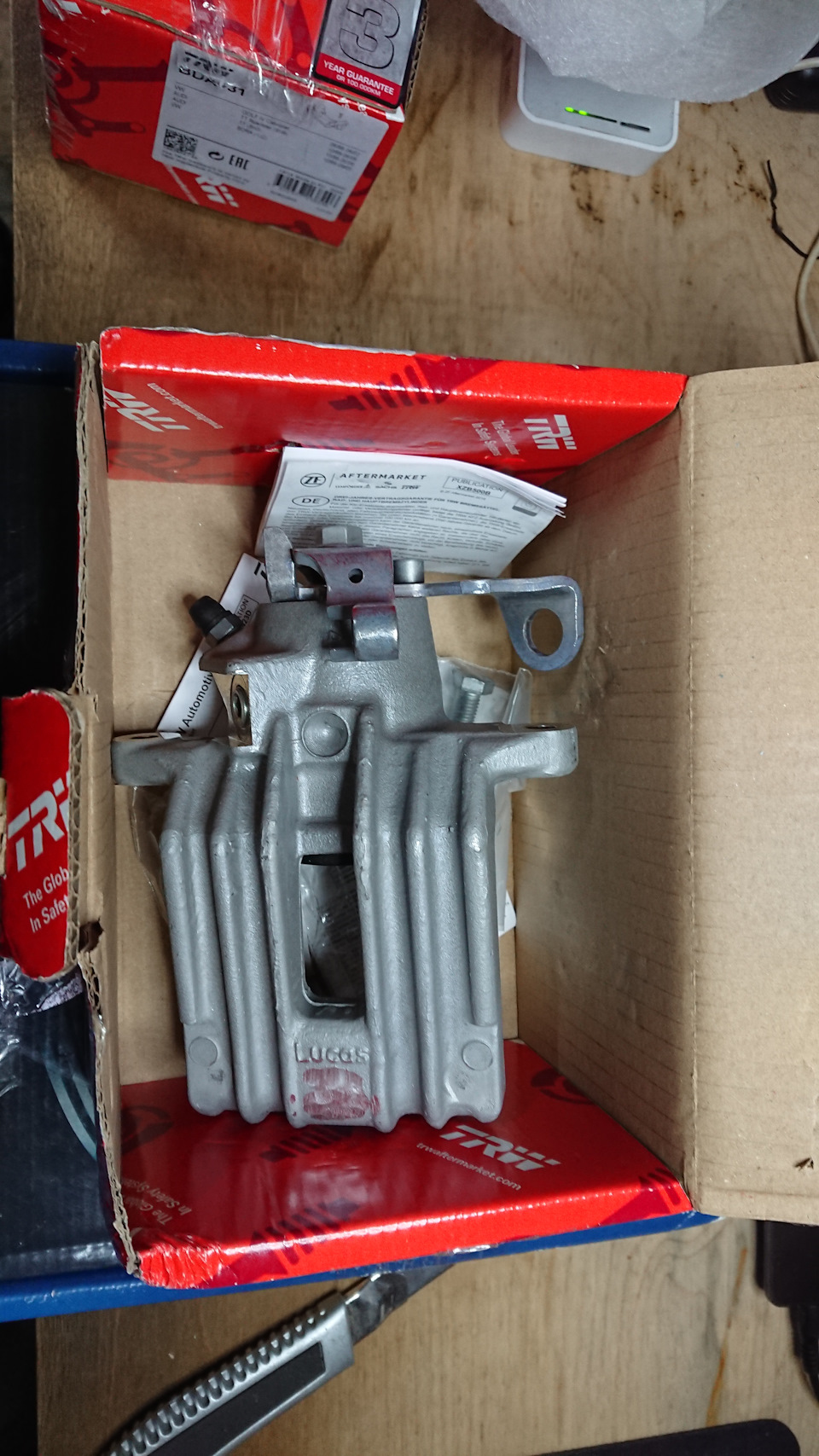

Содержимое коробок включает в себя тормозной диск, планшайбу, суппорт, скоба суппорта, тормозные колодки с антифрикционными пластинами, тормозной шланг с банджо-болтом и уплотнительными шайбами, 4 крепежных болта.
Все новое. Хотя по скринам в каталоге на сайте «магазина», я морально был готов к тому что суппорт будет бэушным…
Ну что же, приступим к установке. Сперва снимаем штатный механизм ручника и ставим планшайбу.

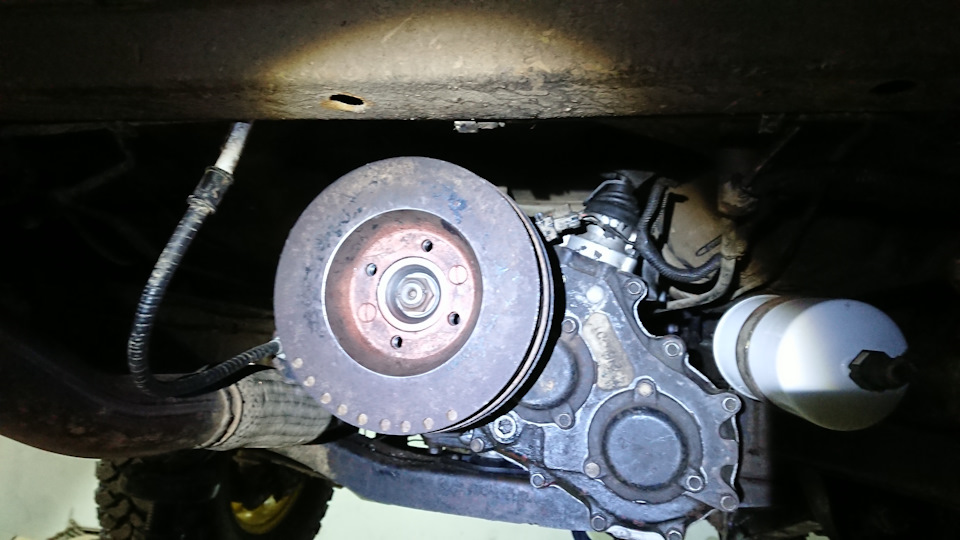

Поскольку мануала в комплекте я не нашел, я сперва поставил планшайбу не правильно. Правильно она ставится ступенькой вперед по ходу движения (для этого с раздатки надо дополнительно открутить и боковую часть штатного ручника).
Тормозной диск пересверлен не до конца. На конусные крепежные отверстия автор комплекта забил (хотя на скринотах в каталоге они есть). Как следствие закрепить диск штатным способом невозможно. Крепежные винты не дадут установить кардан
Благо у меня задний вал шрусовой и он подразумевает установку переходного кронштейна, которым я и закрепил тормозной диск.
Далее ставим скобу суппорта.
Суппорт подразумевает возможность гидравлического и механического подключения. Автор кит комплекта заранее подумал о варианте только механического подключения и чтобы мусор не попадал внутрь суппорта — гидравлическая трасса закрыта заглушкой. Кстати подумав о такой мелочи, автор комплекта не подумал о том, что прокачать такой суппорт в установленном на своем месте виде будет весма не тривиально, т.к. прокачной штуцер находится снизу.
Далее ставим колодки и крепим суппорт.
А дальше обнаруживается, что подключить к нему штатный трос ручника невозможно. Пришлось снять суппорт и рассверлить упорное отверстие для троса.
Дальше я взял 4 гайки М9 (от шатунов ВАЗ) и, пропилив в них пазы чтобы прошел трос, одел их на кончик троса так чтобы он внатяг встал под флажок привода ручника.
Финальный вид примерно такой
Осталось отрегулировать (т.к. в лоб ручник не держит, а механизм самоподвода работает только от гидравлики).
А теперь немного рассчетов…
Тормозной диск DENCKERMANN B130272 — 600 руб (донор Toyota Yaris)
Скоба суппорта TRW BDA431 — 1500 руб (донор Peugeot 307 / Citroen C4)
Суппорт TRW BHS 184 — 4000 руб (донор Audi A3)
Колодки LYNX BD1206 — 350 руб (700 руб комплект из 4 колодок) (донор Audi A3)
Болты, шланг — пусть будет рублей 500.
Итого 6950
Т.е. за сверление 4 отверстий в тормозном диске, резку на лазере + сборку на болтах и покраску «из балончика» планшайбы, а также knowhow и укладывание деталек в единый комплект автор берет 6550 руб. Кроме того в моем случае весь процесс сборки заказа длился 3 полных недели.
В общем весьма сомнительный кит комплект получается…
PS: в перспективе думаю заменить суппорт на электрический от VW Passat b6 (уберет проблему самоподвода). Судя по всему он должен встать bolt on.
UPD: Поставленную цель комплект выполнил от и до. Даже с регулировкой плясать в итоге не пришлось. Спустя какое-то время просто заработало как должно и все.
