Простой ЧМ трансивер на 144 Мгц, на м/с TBA120S

После того, как разрешили использовать носимые и возимые УКВ радиостанции, интерес к конструированию УКВ ЧМ трансиверов заметно возрос.

Причем разнос их частот, как правило, жестко привязан к стандартным значениям ПЧ, которые определяются фильтрами основной селекции.

Существует одно остроумное решение этой проблемы, которое было предложено много лет назад для простейших носимых радиостанций, предназначенных для работы через репитеры. Суть его следующая. Для репитеров стандартным является разнос частот приема и передачи 600 кГц. Если в передающий тракт трансивера установить кварцевый резонатор с частотой, соответствующей входной частоте репитера (естественно, на какой-то гармонике), то этот же гетеродин можно использовать и для приемника. Правда, здесь автоматически накладывается ограничение на промежуточную частоту приемного тракта. Она должна быть равна разносу частот приема и передачи репитера, т.е. 600 кГц.

В аппаратуре промышленного производства такую низкую ПЧ не используют, поскольку в диапазоне 144 МГц в этом случае входные цепи практически не подавляют зеркальный канал приема. Однако для любительской радиостанции это во многих случаях вполне приемлемо, так как вероятность появления помехи по зеркальному каналу при нынешнем весьма низком уровне развития УКВ связи в ex-U очень маленькая.

Подобное же решение можно применить и для изготовления пары очень простых радиостанций, предназначенных для организации связи между двумя корреспондентами. Причем для такой пары радиостанций потребуются всего два кварцевых резонатора. Ограничения на их частоты очевидны. Поскольку оба будут использоваться в передающем тракте, их частоты (с учетом коэффициента умножения до рабочей частоты) должны находиться в пределах любительского диапазона. Второе ограничение тоже не жесткое. Разница в их частотах (опять же с учетом коэффициента умножения) должна быть не меньше, скажем, 100 кГц и не больше 1. 1,5 МГц. Она и будет определять значение ПЧ и приемном тракте обеих радиостанций.

Нижняя граница указанного интервала, вообще говоря, некритична. В общем случае она может быть даже 20. 30 кГц (т.е. селекцию в тракте ПЧ реально выполнить и на RC фильтрах), хотя из конструктивных соображений ее значение в несколько сотен килогерц предпочтительнее. Это позволяет изготавливать фильтры основной селекции на малогабаритных магнитопроводах (СБ-12а и им подобные). Но при низких значениях ПЧ сложнее обеспечить оптимальную полосу пропускания (она должна быть не менее 10 кГц), которая необходима при использовании ЧМ с индексом модуляции около 1, принятым на УКВ.

ПЧ не может быть и больше 2 МГц (полоса частот, отведенных для любительского диапазона 2 м). Иначе нельзя будет выполнить первое условие, и частота одной из станций выйдет за пределы любительского диапазона.

Есть и еще одно ограничение. Желательно, чтобы в полосу пропускания тракта ПЧ не попали частоты, которые используют местные ДВ или СВ радиостанции.

Принципиальная схема варианта УКВ ЧМ радиостанции, в которой реализованы приведенные выше идеи, изображена на рисунке.

С приема на передачу трансивер переводят переключателем SA1, через который питание поступает либо на приемный, либо на передающий тракт. В режиме передачи напряжение питания подастся и на угольный микрофон, напряжение ЗЧ с которого приходит на варикап. Чтобы получить высокую крутизну управления, варикап работает при нулевом смещении, что позволяет обойтись без дополнительного микрофонного усилителя (правда при условии, что микрофон угольный, т.е. развивает сравнительно большое напряжение ЗЧ).

Аналога микросхемы TBA120S у нас нет, но очень близка к ней микросхема К174УР1. Судя по имеющейся у нас информации, она отличается лишь тем, что не имеет дополнительных каскадов усиления звуковой частоты. В целом подключение этих микросхем совпадает с точностью до выводов. Однако, при типовом включении К174УР1 цепь C27R15 не использовались выводы 3 и 4 свободны, а сигнал ЗЧ с уровнем в доли вольта снимается с вывода 8. Дополнительный усилитель ЗЧ (для подключения низкоомного динамика) можно выполнить на транзисторе КТ315 или аналогичном. Можно обойтись и без трансформатора Т1, но тогда усилитель надо выполнить на микросхеме К174УН7 или ей аналогичной (в типовом включении).

(КВ-журнал 1-92) По материалам «PZK Biuletyn»

Источник

Тема: SSB трансивер на 144 Мгц

Опции темы
Поиск по теме

А в качестве базового блока можно взять не Аматор,
а простой тракт на 174ХА2 и TDA2822- и все должно получится!

Зачем огород городить, есть прекрасный трансвертер 28/144 с линейным выходным каскадом http://www.uarl.com.ua/kontur/index.htm. Нужен только базовый радиотракт, работающий в диапазоне 28-30 МГц. и имеющий выходной уровень сигнала 150 мВ.

Трансвертеры вещь хорошая плане того, что его не жалко, если сгорит, а так же возможно размещение вблизи антенны с целью минимизации потерь сигнала.

А трансвертер это дело! (Конечно, если есть КВ аппарат). Правильно говорит UX5PS. Дешево и сердито. К тому же параметры по КШ получаются выше, чем в любом вседиапазонном буржуйском аппарате. Это проверено!

Насчет стоимости SSB TRX посмотрите эти ссылки:

http://publ.lib.ru/ARCHIVES/L/»Luchshie_konstrukc ii. »/_»Luchshie_konstruk cii. ».html

сейчас такой трансивер все равно будет дешевле ЧМ.
У этого трнсивера есть еще одна «фишка» потребление на прием не больше 100 мА. А ведь это SSB/CW аппарат. Думайте сами..

Цитата от Eugeny : сейчас такой трансивер все равно будет дешевле ЧМ.

Ну что вы такое говорите, что если только одна AD9851 для синтезатора стоит не менее 30 дол, а синтезатор все 100. За эти деньги можно 2 шт ЧМ аппарата сделать. А выигрыш проверяли в полевом дне. Если есть связь, то она и в ЧМ есть. Если нет, то ее нет и в ССБ нету. 3 ДБ это верно сказано в теории. А то, что диапазоны УКВ 1444 и 430 живые в ЧМ это да. Уже и стать негде. Видать ввиду дешевизны аппаратуры. Тут выбор надо себе сделать – если с народом общаться то ЧМ, а если рекорды по расстояниям, то телеграф и ССБ. Это кому что надо.

Читайте также:  Стабилизатор для ходовых огней своими руками

Источник

Трансвертерная приставка на 144-146 МГц

1. КРАТКОЕ ОПИСАНИЕ СХЕМЫ ТРАНСВЕРТЕРА.

1.2. Необходимо отметить, что в трансвертере были использованы многократно опробованные и хорошо зарекомендовавшие схемные узлы и блоки. Тем не менее каждый радиолюбитель может привнести в разработку что-то своё и улучшить технические параметры устройства.

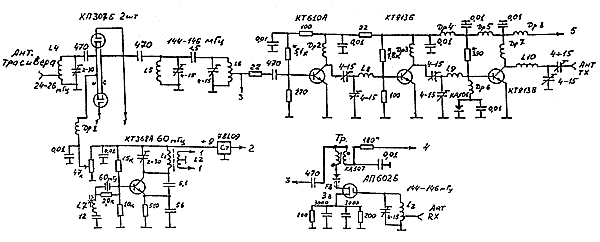

Рис.1 Схема трансвертера (щелкните мышью для получения большого изображения).

В режиме приема сигнал с антенны поступает на УРЧ, выполненный на арсенид-галлиевом транзисторе средней мощности. Каскад имеет малые собственные шумы, большой коэффициент усиления ( свыше 20 дБ), высокий динамический диапазон. Далее с выхода УРЧ через полосовые фильтры сигнал поступает на реверсивный пассивный смеситель, выполненный на противофазно управляемых полевых транзисторах.

Смеситель обладает достаточно большим динамическим диапазоном, малыми шумами преобразования, хорошей развязкой между гетеродином и сигнальными цепями и практически не нагружает гетеродин. Более подробно смеситель описан в журнале «Радио» № 4 за 1983 год.

Гетеродин для данного смесителя должен вырабатывать частоту вдвое ниже рабочей, в нашем случае 60 мГц. При разработке трансвертера было уделено особое внимание спектральной чистоте гетеродина, для чего пришлось отказаться от каскадов умножения и усиления, а кварц возбуждается сразу на рабочей частоте 60 мГц (третья или пятая гармоника).

После смесителя сигнал с частотой 24-26 мГц выделяется на контуре L 4 и поступает на вход КВ трансивера.

В режиме передачи сигнал с частотой 24-26 мГц и мощностью до 100 мВт проходя через описанные выше реверсивные смеситель и полосовой фильтр преобразуется в полосу 144-146 мГц и далее усиливается трехкаскадным усилителем мощности (УМ), работающим в линейном режиме.

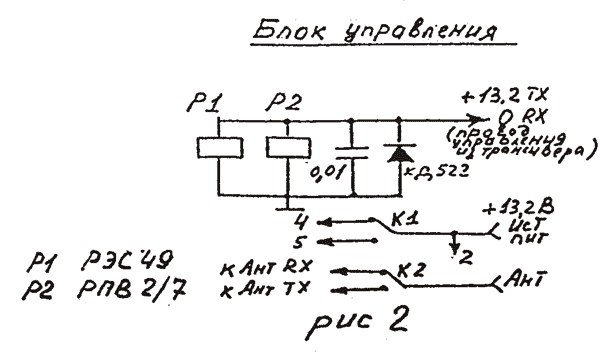

Вся коммутация ТХ/RХ производится с помощью реле Р1 иР2 и приведена на рис.2.

Рис.2 Схема коммутации RX/TX (щелкните мышью для получения большого изображения).

2. ИСПОЛЬЗУЕМЫЕ ДЕТАЛИ В ТРАНСВЕРТЕРЕ.

2.1. Все детали трансвертера за исключением выходного каскада УМ смонтированы на печатной плате из фольгированного стеклотекстолита в соответствии с монтажной схемой, приведенной на рис.3., причем с нижней стороны платы фольга оставлена только для подключения цепей коммутации реле Р1 и Р2.

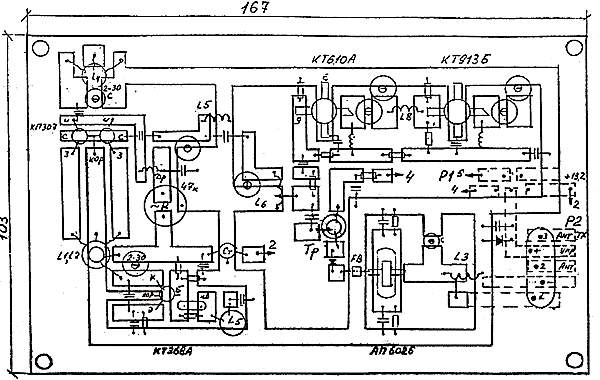

Рис.3 Монтажная плата (щелкните мышью для получения большого изображения).

2.2. Все ВЧ соединения в трансвертере выполняются коаксильными кабелями (драйвер с выходным каскадом УМ, антенное гнездо с реле Р2 и далее к Ант.ТХ и Ант. RX ) типа РК-50-2.

2.3. В описанной конструкции гетеродина кварц применен гармониковый, т.е. на корпусе должна быть указана рабочая частота в мГц( в нашем случае 60 мГц). Если рабочая частота при максимальном напряжении на выходе L2 будет ниже 60 мГц, то последовательно с кварцем, включается емкость 4-15 пф, если выше- последовательно устанавливается L С контур ( см. рис 1).

2.5. В качестве подстроечных емкостей автор применил импортные конденсаторы серии TZ 03, хотя с таким же успехом будут работать отечественные типа КПК,КПКМ,КТ и т.д. Единственное пожелание- в выходном каскаде УМ поставить емкость с воздушным диэлектриком.

2.6 В УРЧ КА507А заменяется на КА509А или в крайнем случае на диоды серии КД 514А.

2.7. Катушки индуктивности L1 и L2 намотаны на ферритовом ВЧ кольце, диаметром 7-10 мм и проницаемостью 20-30. L 1 –4 витка, L 2-4+4витка поводом ПЭЛШО 0,25 мм. Для улучшения симметрии L 1 и L 2 наматываются сразу тремя проводами( сложенные вместе и предварительно скрученные). Катушка L2 образована из двух обмоток, причем начало одной соединено с концом другой.

Возможна намотка L1 и L2 на цилиндрическом каркасе диаметром 5-6 мм с сердечником из ВЧ феррита, в этом случае на катушку потребуется одеть экран. L4 намотана ПЭЛ 0,3 мм на каркасе 5-6 мм с ферритовым подстроечным сердечником и содержит 10 витков с отводом от второго витка. Параллельно включается конденсатор с номиналом 56 пф.

2.8 Др1,Др2,Др3,Др4,Др5, –дроссели бескаркасные намотаны виток к витку на болванке диаметром 4 мм проводом ПЭЛ 0,5 мм и содержат по 15 витков. Др7,Др8 –выполнены аналогично вышеприведенным, с той лишь разницей, что диаметр провода увеличен до 0,8 мм. Тр- 4 витка в два провода ПЭЛ 0,18 на кольце 30-100 Вч 7х4х2

2.9 F8 –ферритовая бусинка одетая на сток транзистора, изготовлена из дросселя типа ДМ ( от сердечника оставляется трубочка длинной 3 мм).

3. РЕКОМЕНДАЦИИ ПО НАСТРОЙКЕ,

3.1. Гетеродин

Потребляемый ток устанавливается в интервале 6-9 мА . Вращая подстроечный конденсатор (или подстроечный сердечник L 1) добиваемся максимального напряжения на половинках катушки L 2. Напряжение, измеренное ВЧ вольтметром, составляет от 2 до 5 Вольт, при этом точки 1-1 смесителя и гетеродина должны быть соединены. Далее изменением реактивностей, включенными последовательно с кварцем, устанавливается частота точно 60 мГц.

Иногда встречаются экземпляры кварцев, у которых невозможно изменить частоту более 100 Гц реактивностями. Такие кварцы придется заменить, если они возбуждаются на частоте отличной от 60 мГц.

3.2. Смеситель.

3.3. УРЧ.

Необходимо установить ток стока транзистора в интервале 30-40 мА. Входной контур настраивается на частоту 145 мГц.

3.4. Усилитель мощности (УМ).

3.5. Окончательная настройка трансвертера.

Далее базовый аппарат переводится в режиме передачи ( 25 мГц) и производится окончательная подстройка емкостей и индуктивностей по максимуму отдачи на эквивалент. При этом контуры L 5 и L 6 не подстраивают, т.к. они должны быть оптимизированы в режиме приема.

3.6. Ряд замечаний, которые необходимо учесть при повторении трансвертера.

3.6.1. В режиме ТХ на вход трансвертера подается мощность не более 100 мВт, для чего в базовом КВ аппарате сигнал снимается с драйвера и делается соответствующая коммутация. Другим вариантом является изготовление в отдельном корпусе аттенюатора на 20 дБ с элементами обхода ( коммутация на двух реле) в режиме приема. С данным аттенюатором мощность базового аппарата не должна превышать 5-10 Вт.

Читайте также:  Самодельный искатель скрытой проводки своими руками

3.6.2. В данной конструкции не рекомендуется использование ПЧ 28-30 мГц, т.к. появляется побочные каналы приема и передачи, связанные с преобразованием на третьей гармонике гетеродина.

3.6.3 Трансвертер необходимо собрать в металлическом корпусе, а все ВЧ соединения производить коаксиальным кабелем с целью полного устранения помех рядом расположенным Т V (гетеродин 60 мГц находится в полосе пропускания второго Т V канала).

4.ПРИМЕНЯЕМЫЕ ДЕТАЛИ И НАМОТОЧНЫЕ ДАННЫЕ.

4.1 Кварц используется гармониковый, т.е. на корпусе указана рабочая частота в Мгц( в нашем случае 60 мГц). Если фактически частота на L 2 будет ниже 60 мГц, то последовательно с кварцем включается емкость 4-15пф, если выше- последовательно устанавливается LC контур( см.рис.1).

4.2 Транзисторы возможно заменить на следующие:

Источник

Два передатчика на 144 МГц

Предлагаемые вниманию читателей передатчики расчитаны на работу с частотной модуляцией в частотном участке 145,5. 145,85 МГц двухметрового диапазона. Они могут применяться и как самостоятельные устройства, так и в качестве составной части радиостанции двухметрового диапазона.


Puc.1

Задающий генератор выполнен на транзисторе VT1, он работает на третьей механической гармонике кварцевого резонатора Q1 на 16,2 МГц (можно использовать резонатор и на 16 МГц, но частотный диапазон в этом случае опустится до отметки 144 МГц). Коллекторный контур L2C9 настроен на частоту 48,6 МГц. Для получения необходимой частоты вслед за задающим генератором включен каскад на транзисторе VT2, выполняющий роль утроителя частоты. Сигнал на него поступает через индуктивную связь между контурами L2C9 и L3C11, оси катушек этих контуров расположены на расстоянии 7 мм друг от друга, что обеспечивает необходимую связь между ними. Ток в коллекторной цепи этого транзистора имеет импульсный характер, и контур, включенный в его коллекторной цепи, и настроенный на частоту резонанса 145,7 МГц возбуждается на третьей гармоники входного импульсного сигнала. В результате в контуре L4C12 имеется синусоидальное высокочастотное напряжение, которое через катушку связи L5 поступает на двухкаскадный усилитель мощности, построенный на транзисторах VT3 и VT4. Причем транзистор VT3 работает с напряжением смещения на базе, что обеспечивает необходимое предварительное усиление этого ВЧ сигнала, прежде чем он поступит на выходной каскад усиления мощности, выполненный на транзисторе VT4, работающем без начального смещения. Выходной контур L9C21 настроен на работу с антенной имеющей 75-омный импенданс.

Частотная модуляция, а также перестройка в пределах выбранного частотного участка, производится в первом каскаде задающего генератора на транзисторе VT1. Последовательно с кварцевым резонатором включена LC-цепь, состоящая из катушки L1 и комплексной емкости элементов VD1, С4, С5. Эта цепь осуществляет небольшой сдвиг частоты резонанса резонатора, и степень этого сдвига зависит, как от индуктивной, так и от емкостной составляющей. Путем подстройки L1 выбирается такая индуктивная составляющая, при которой, при среднем положении ротора переменного конденсатора С5 передатчик излучает сигнал частотой 145,7 МГц. Перестройка в пределах 145,5. 145,85 МГц производится изменением емкостной составляющей при помощи конденсатора С5. Частотная модуляция осуществляется дополнительным изменением емкостной составляющей при помощи варикапа V01.

Транзисторы КТ368 можно заменить на КГ 316, но результат будет хуже.

Катушки L4 и L5 имеют такие же каркасы, но ферритовый сердечник в них заменен на отрезок толстого алюминиевого провода (от электропроводки) или латунного стержня. L4 содержит 4 витка провода диаметром 0,6-1мм, а L5 наматывается поверх L4 и содержит 2-3 витка провода ПЭВ 0,2-0,3.

Катушки усилителя мощности намотаны на керамических каркасах диаметром 10 мм без сердечников (можно выполнить их и бескаскасным способом). Намотка ведется посеребрянным (или луженным, что хуже) проводом диаметром около 0,6-1 мм. L6 и L8 одинаковые, они содержат по 4 витка, распределенных по длине 15 мм. L7 и L9 также одинаковые, и содержат по 3 витка распределенных по длине 10 мм. Дроссель DL4 намотан на резисторе R15, он содержит 35 витков провода ПЭВ 0,12. Дроссели DL1-DL3 намотаны на кольцах К7Х4ХЗ из феррита 400НН (или на других кольцах близкого размера из феррита 100НН-600НН), они содержат по 15 витков провода ПЭВ 0,2-0,3.

Монтаж передатчика ведется объемным способом в коробе с отсеками по числу каскадов, спаянном из жести или латуни. Короб укреплен на массивной алюминиевой пластине, которая выполняет роль радиатора для транзисторов VT4 и VT3. Весь монтаж ведется на контактных лепестках и монтажных панелях, а также на выводах мощных транзисторов. Катушки L2 и L3 закреплены на двух общих гетинаксовых пластинах имеющих отверстия по диаметру каркасов катушек. Расстояния между центрами отверстии в пластине равно 7 мм. Таким образом, когда эти пластины надеваются на каркасы катушек, они жестко фиксируют катушки относительно друг друга на расстоянии между осями 7 мм, обеспечивая необходимую индуктивную связь.

Схема второго передатчика показана на рисунке 2 Он развивает мощность на 75-омной нагрузке около 3-4 Вт. Главное его отличие в том что используется высокочастотный кварцевый резонатор на частоту 48,4 МГц.


Puc.2

Микрофонный усилитель и система модуляции и настройки не отличается от аналогичного узла предыдущего передатчика. Задающий генератор выполнен на транзисторе VT1, в его базовой цепи включен кварцевый резонатор, частота резонанса которого в три раза ниже частоты передаваемого сигнала.

Конструкция передатчика такая же как и выполненного по предыдущей схеме. Монтаж объемный в экранированном коробе. Детали аналогичные.

Источник

Схема портативной радиостанции на 144 МГц

Радиостанция предназначена для работы в любительском диапазоне 144—146 МГц. Основное внимание при разработке этой радиостанции уделялось простоте конструкции, отсутствию дефицитной элементной базы и малой трудоемкости при ее настройке.

Радиостанция работает на одной из фиксированных частот любительского диапазона в зависимости от имеющихся в распоряжении радиолюбителя кварцевых резонаторов.

Принципиальная схема

Принципиальная схема приемной части радиостанции приведена на рис. 1. Она выполнена по схеме с двойным преобразованием частоты. Сигнал из антенны WA1, коммутируемый переключателем SA1.3 (рис. 2), поступает на отвод катушки L1.

Контур L1C1 настроен на рабочую частоту радиостанции. Здесь применено его частичное включение со стороны антенны для согласования сопротивлений. Входное сопротивление приемника равно 50 Ом.

Читайте также:  Сифоны для аквариума своими руками

Далее сигнал усиливается УВЧ на транзисторе VT1 типа КТ399А и выделяется контуром L2C4, который также настроен на рабочую частоту приемника. Затем усиленный сигнал через катушку связи L3 и конденсатор С6 поступает на базу транзистора первого смесителя VT2 типа КТ399А. В эмиттерную цепь этого транзистора подается напряжение гетеродина.

Сигнал с промежуточной частотой в 10,7 МГц выделяется на контуре L4C7 и затем фильтруется кварцевым фильтром Z1 типа ФП1П2-436-15 или ему подобным.

Отводы от катушек L4 и L6 согласуют входное и выходное сопротивления фильтра с соответствующим каскадом. Контур L6C9 также настроен на частоту 10,7 МГц. С его отвода отфильтрованный сигнал через конденсатор C10 подается на усилитель первой ПЧ, выполненный на транзисторе VT3 типа КТ368А.

Усиленный сигнал выделяется на контуре L7C12 и через катушку связи L8 подается на многофункциональную микросхему DA1 К174ХА26, выполняющую функцию второго смесителя, второго гетеродина, второго УПЧ, частотного детектора, предварительного УЗЧ и системы шумопонижения.

Отфильтрованный фильтром Z2 сигнал второй ПЧ усиливается вторым УПЧ и затем детектируется частотным детектором. Опорный контур частотного детектора L11C23 настроен на частоту 465 кГц. Резистор R18 подбирается при настройке по минимуму нелинейных искажений.

Продетектированный и усиленный сигнал ЗЧ с вывода 10 микросхемы DA1 через цепочку коррекции предыскажений C28R17C31 поступает на ФНЧ на микросхеме DA3 типа КР140УД7.

ФНЧ имеет частоту среза 2,5 кГц и уменьшает уровень шумов в динамике при отключенной системе шумопонижения. Затем сигнал с вывода 6 микросхемы DA3 через конденсатор С43 подается на УЗЧ, выполненный на микросхеме DA4 типа К174УН4А. С выхода микросхемы УЗЧ сигнал через переключатель SA1.1 подается на динамическую головку В1 типа 0,2ГД-6 или любую другую с сопротивлением переменному току 8—30 Ом.

Задающий генератор первого гетеродина построен на транзисторе VT4 (КТ316Б). Кварцевый резонатор ZQ2 возбуждается на основной гармонике. Каскады на транзисторах VT5 и VT6 типа КТ316Б являются утроителями частоты. Контур L12C49 настроен на третью гармонику частоты, генерируемой задающим генератором, а контуры L13C52 и L14C53 — на девятую. Напряжение в базовых цепях транзисторов гетеродина стабилизировано стабилитроном VD2. С контура L14C53 сигнал гетеродина подается в эмиттерную цепь первого смесителя.

Цепи питания УВЧ, смесителя, усилителя первой ПЧ и микросхемы DA1 также стабилизированы стабилизатором на транзисторе VT7 и стабилитроне VD3.

Принципиальная схема передающей части радиостанции приведена на рис. 47.

Звуковой сигнал с микрофона, роль которого выполняет динамическая головка В1, через переключатель SA.1.1 подается на усилитель ЗЧ, выполненный на транзисторах VT1, VT2 типа КТ3102Е. Резистором R1 устанавливается наилучший режим работы усилителя. Через резистор R7 ЗЧ-сигнал подается на варикап VD2.

Задающий генератор передатчика построен на транзисторе VT3 (КТ316Б) по схеме емкостной трехточки, а частотная модуляция осуществляется при помощи варикапа VD2. На транзисторах VT4 и VT5 построены утроители частоты сигнала, поступающего с задающего генератора через конденсатор С12. Контур L1C14 настроен на третью гармонику входного сигнала задающего генератора, а контур L2C19 — на девятую.

На транзисторе VT6 типа КТ399А построен буферный усилитель. Полезный сигнал с рабочей частотой выделяется на контуре L3C22C23 и затем подается на оконечный усилитель на транзисторе VT7 типа КТ913А или КТ610А, работающий в режиме С.

Напряжение в базовых цепях транзисторов VT3—VT6 стабилизировано стабилитроном VD1. Усиленный сигнал с рабочей частотой с коллектора транзистора VT7 фильтруется П-фильтром на элементах С26, L5, С27 и через переключатель SA1.3 поступает для дальнейшей фильтрации на элементы C3О, L8, С31, L9, С32 и затем через разъем XI — в антенну WA1. Последний фильтр работает как на приеме, так и на передаче. Его переключение осуществляется группой контактов переключателя SA1.3. Он служит для согласования антенны с входом приемника и выходом передатчика. Переключатель SA1 установлен на плате передатчика и необходим для переключения режимов «прием-передача».

Детали

В качестве элементов питания радиостанции использованы аккумуляторы НКГЦ-0,5. Радиостанция выполнена на двух печатных платах из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм, причем фольга со стороны установки элементов сохранена полностью и служит в качестве общего провода и экрана. Вокруг выводов элементов, не соединенных с общим проводом, фольга удалена методом зенковки.

На одной из плат расположен приемник, а на другой — передатчик, переключатель «прием-передача» и входной П-фильтр. Высокочастотные каскады приемника и передатчика разделены экранирующими перегородками из тонкой медной фольги. Они имеют высоту 12 мм.

В радиостанции использованы резисторы типов МЛТ-0,125, С2-23, С2-33. Переменный резистор регулятора громкости — типа СПЗ-4гМ, его выключатель служит выключателем источника питания радиостанции.

Электролитические конденсаторы — типов К50-35, К50-40, К50-51 на рабочее напряжение не ниже 16 В, остальные конденсаторы — типов К10-176, КМ-4, КМ-5, КМ-6, КД-2.

Антенной радиостанции служит четвертьволновой штырь. Вместо микросхемы КР140УД7 можно использовать и другие операционные усилители. К174УН4А можно заменить на К174УН7, К174УН9, К174УН14 при соответствующем их включении в схему.

Фильтр Z1 приемника — ФП1П2-436-15 или любой другой на частоту 10,7 МГц с полосой пропускания 15—18 кГц, фильтр Z2 — ФП1П1-61.08 или другой пьезокерамический на частоту 465 кГц, транзистор VT7 — КТ913А, КТ610А, КТ606А, КТ911А, варикап VD2 — KB 110А, КВ109, КВ124 с любым буквенным индексом. В качестве переключателя SA1 и кнопки SB1 можно использовать переключатели П2К.

Таблица 8. Намоточные данные катушек приемника.

Таблица 9. Намоточные данные катушек передатчика.

Намоточные данные катушек индуктивности приемника приведены в табл. 8, а передатчика — в табл. 9. Большинство катушек приемника и передатчика бескаркасные и наматываются на оправках соответствующего диаметра.

Катушки с сердечниками типа МР-100 выполнены на каркасах диаметром 5 мм, выточенных из органического стекла.

Данная конструкция испытывалась с однотипной и показала хорошие результаты. При испытании в условиях горной местности дальность связи между этими радиостанциями достигала 90—95 км.

Литература: А.П. Семьян. 500 схем для радиолюбителей (Радиостанции и трансиверы), 2006.
