Торцевой сверлильный станок своими руками

Сверлильный станок из обыкновенной дрели своими руками

1590782395 37t81am n9m

Привет, всем любителям мастерить у себя в мастерской самые разнообразные полезные вещи. В сегодняшней статье мы с вами подробно рассмотрим, как сделать как рас таки полезный для любого гаража или мастерской инструмент. А именно рассмотрим, как сделать насадку, на дрель, превращающую её в самый настоящий сверлильный станок. Сверлильный станок нужен абсолютно каждому мастеру, желающему делать самоедки более качественно и проще. Подобные «насадки» на дрели делали многие, но отличительной чертой данной самоделки является то что, дрель не просто подвешена на пружине, а ещё и опускается благодаря шестерёночному приводу, что создает редукцию и в разы упрощает её эксплуатацию. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Для самодельного сверлильного станка понадобится следующее, а именно:
— Дрель (для которой будет собираться конструкция)
— Цепь (велосипедная или мотоциклетная)
— Звёздочки для цепи
— Прямоугольный металлический профиль
— Металлические стержни
— Квадратный металлический профиль
-Металлический уголок
— Металлическая пластинка
— Болты, гайки и шайбы
— Металлическая труба
— Шпильки или круглые стержни (для рукояток)
— Пружины
— Эмаль краска

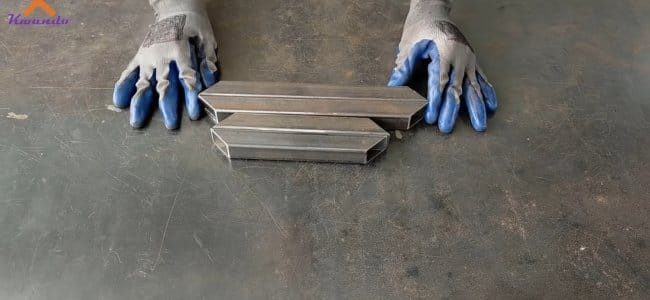

1590782023 screenshot 2020 05 28 14 46 35 476 com google android youtube
1590782009 screenshot 2020 05 28 14 49 46 631 com google android youtube

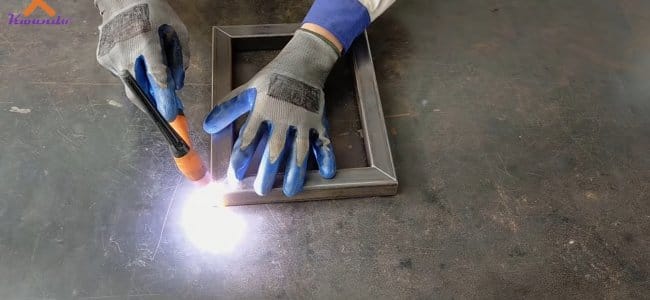

1590782009 screenshot 2020 05 28 14 49 49 293 com google android youtube
1590782083 screenshot 2020 05 28 14 50 00 498 com google android youtube

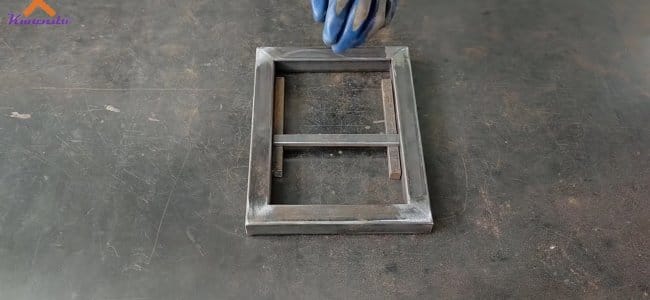

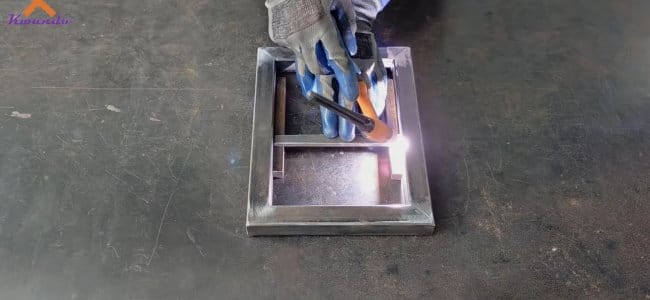

Далее к нашему металлическому прямоугольному основанию необходимо приварить пару распорок. Эти распорки будут служить в роли опоры для стола или предметов, которые будут лежать на них при сверлении. Распорки вырезаем из металлических стержней их необходимо минимум 2 шт. Привариваем их так, чтобы они располагались ровно параллельно относительно друг дуга и были смещены к одной из грани, автор для этого подложил другие отрезки стержней (см. фото).

1590782066 screenshot 2020 05 28 14 50 56 939 com google android youtube
1590782032 screenshot 2020 05 28 14 51 01 754 com google android youtube
1590782047 screenshot 2020 05 28 14 55 33 056 com google android youtube

Для следующего шага необходимо где-нибудь раздобыть цепь и звёздочки к ней. В нашем конкретном случае не важен размер цепи, главное чтобы звёздочка к ней подходила. От количества зубцов на звёздочке, зависит степень редукции будущего инструмента, чем она больше, тем аккуратней и легче можно будет проделывать отверстие. Так как автор использовал старую цепь, перед её использованием он её хорошенько промыл, если же у вас тоже старая ржавая цепь, то желательно сделать также.

1590782046 screenshot 2020 05 28 14 55 40 756 com google android youtube
1590782029 screenshot 2020 05 28 14 55 47 528 com google android youtube

Подобрав нужную цепь со звёздочками необходимо теперь подобрать направляющую и по совместительству стойку крепления механизма. То есть нужна, какая ни будь квадратная профильная труба, с размерами примерно такими же, как у автора самоделки. К этой самой профильной трубе необходимо приварить нашу цепь

1590782088 screenshot 2020 05 28 18 35 39 054 com google android youtube
1590782086 screenshot 2020 05 28 18 35 57 086 com google android youtube

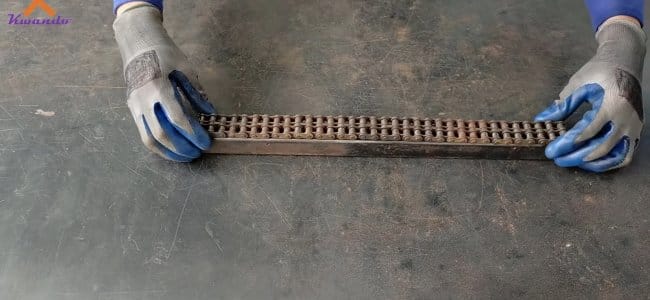

Саму цепь необходимо подогнать по длине к трубе, убрав лишние звенья. Так как профиль достаточно широк для того чтобы на его плоскости могли уместиться две цепи в ширину, автор самоделки решил использовать именно пару цепей вместо одной. Стоит отметить то, что использование двух цепей в нашей конструкции будет более правильными решением, так как под нагрузкой движущийся механизм будет менее заламываться. Привариваем цепь и обязательно зашлифовываем сварные швы.

1590782093 screenshot 2020 05 28 18 36 03 074 com google android youtube
1590782042 screenshot 2020 05 28 18 43 08 492 com google android youtube
1590782108 screenshot 2020 05 28 18 43 18 567 com google android youtube

Далее переходим к изготовлению движущиеся части нашей кастрации, к которой будет крепиться крепление дрели, и благодаря которой будет осуществляться движения дрели как вверх, так и вниз. Для этого понадобится «П» образный металлический профиль, но если у вас, как и у автора самоделки не оказалось такого профиля подходящего размера, то придётся подобную деталь изготовить самостоятельно. Для этого возьмём металлический уголок и металлическую пластину, свариваем их так, чтобы получить «П» образный профиль. Профиль должен быть такой шириной, чтобы в него плотно садилась направляющая с цепью.

1590782075 screenshot 2020 05 28 18 52 11 382 com google android youtube
1590782116 screenshot 2020 05 28 18 52 25 344 com google android youtube
1590782048 screenshot 2020 05 28 18 53 07 520 com google android youtube

После сварки не завываем зашлифовывать швы, во-первых, они будут мешать работе манизма, а во-вторых это просто менее эстетично, чем могло бы быть. Идем далее, так как цепи у нас две нужны две звёздочки, естественно они должно быть идентичными. Свариваем две звёздочки между собой, так чтобы деталь напоминала одну широкую звезду. Эту звезду необходимо закрепить на изготовленном шагом ранее «П» образном профиле.

1590782095 screenshot 2020 05 28 18 53 18 772 com google android youtube
1590782049 screenshot 2020 05 28 18 57 44 403 com google android youtube

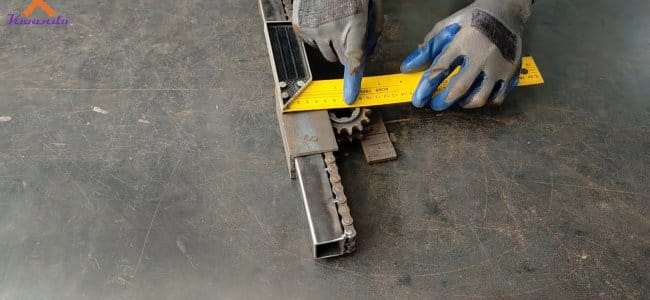

Крепиться звездочка будет на болте для того чтобы она могла вращаться вокруг своей оси. Сам болт необходимо закрепить на двух параллельных пластинах, которые как вы уже, наверное, догадались необходимо закрепить на нашем «П» образном профиле. Плотно прикладываем, заведу к цепи, ставим профиль на свое место (с обратной стороны цепи напротив звезды). В таком виде необходимо приложить пару металлических пластин так как это показано на фото ниже, для того чтобы определить, и отметить на этих пластинах центр звезд.

1590782124 screenshot 2020 05 28 18 57 48 914 com google android youtube
1590782122 screenshot 2020 05 28 18 57 53 983 com google android youtube
1590782106 screenshot 2020 05 28 19 07 31 300 com google android youtube
1590782043 screenshot 2020 05 28 19 07 44 820 com google android youtube

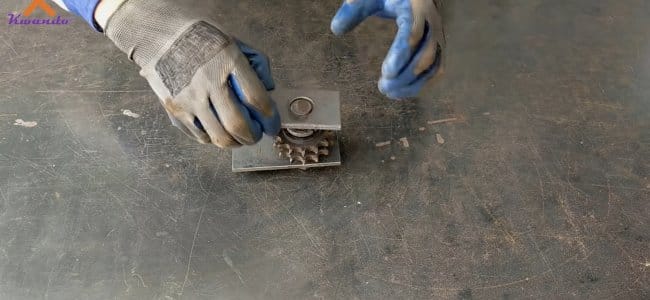

Наметив на металлических пластинах место под ось для звезды (а точнее под болт), высверливаем сквозные отверстия на этих пластинах. Диаметр отверстий должен быть примерно таким, чтобы выбранный вами болт плотно сидел в них. И переходим к частичной сборке движущейся части. Просовываем болт через только что проделанное отверстие в одной пластине, затем надеваем на него шайбу, после чего надеваем звезду. Для того чтобы звезда не проворачивалась и вращалась вместе с болтом их необходимо сварить между собой.

1590782086 screenshot 2020 05 28 19 07 51 401 com google android youtube
1590782050 screenshot 2020 05 28 19 10 00 644 com google android youtube
1590782048 screenshot 2020 05 28 19 10 33 897 com google android youtube
1590782114 screenshot 2020 05 28 19 10 37 544 com google android youtube

1590782092 screenshot 2020 05 28 19 10 41 331 com google android youtube

1590782071 screenshot 2020 05 28 19 10 59 971 com google android youtube
1590782138 screenshot 2020 05 28 19 11 06 374 com google android youtube

Следующим этапом сборки движущей части необходимо приварить собранный нами ранее бутерброд к «П» образному профилю. Прикладываем шестерню к цепи, пластины к профилю. Пластины должны быть установлены ровно перпендикулярно профилю. После того как все аккуратно подравняли, свариваем детали между собой, так как это изображено ниже.

1590782118 screenshot 2020 05 28 19 13 47 368 com google android youtube
1590782115 screenshot 2020 05 28 19 49 10 035 com google android youtube
1590782118 screenshot 2020 05 28 19 49 15 070 com google android youtube
1590782051 screenshot 2020 05 28 19 49 24 421 com google android youtube

После чего для добавления жесткости конструкции к двум параллельным пластинам приварим «распорку» (см. фото). Затем для возвратного механизма необходимы будут пружины, так вот чтобы их закрепить, необходимо приварить к движущейся части пару шпилек.

1590782122 screenshot 2020 05 28 19 49 38 006 com google android youtube
1590782070 screenshot 2020 05 28 19 52 57 173 com google android youtube
1590782116 screenshot 2020 05 28 19 53 01 643 com google android youtube

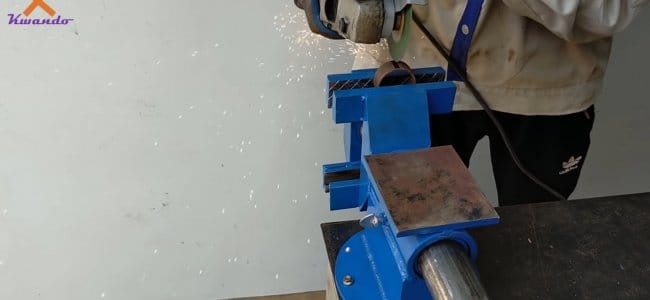

Изготавливаем крепление дрели. Дрель у нас будет крепиться за то место, где крепится дополнительная рукоятка. То есть необходимо изготовить, что-то подобное хомуту. Для этого возьмём трубу подходящего диаметра, отпилим от него колечко. Зачем это колечко распилим и на место спила параллельно приварим две гайки. В эти гайки будем вставлять болт и с его помощью затягивать хомут, тем самым закрепив дрель

1590782114 screenshot 2020 05 28 19 54 55 318 com google android youtube
1590782087 screenshot 2020 05 28 20 00 29 866 com google android youtube
1590782116 screenshot 2020 05 28 20 00 47 321 com google android youtube

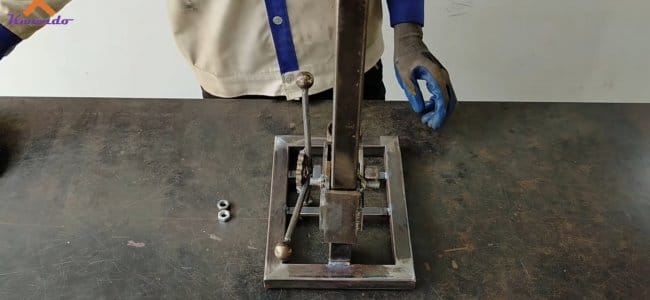

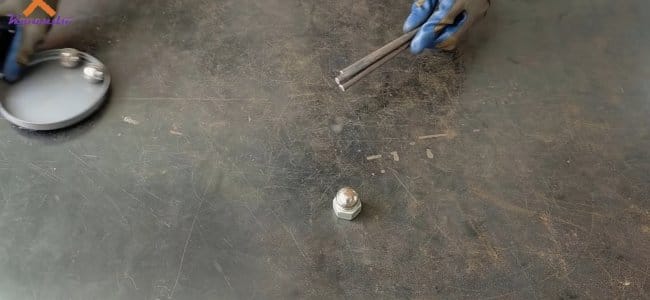

Далее привариваем только что изготовленный хомут к движущейся части, в место указанное на фото ниже. В завершении остается изготовить удобную рукоятку для вращения шестерни. Рукоятку автор изготовил из металлических стержней, приварив их к шляпке болта (см. фото).

1590782088 screenshot 2020 05 28 20 00 56 300 com google android youtube
1590782086 screenshot 2020 05 28 20 02 11 522 com google android youtube
1590782092 screenshot 2020 05 28 20 02 22 024 com google android youtube
1590782113 screenshot 2020 05 28 20 02 28 933 com google android youtube

1590782064 screenshot 2020 05 28 20 04 45 984 com google android youtube
1590782157 screenshot 2020 05 28 20 04 49 285 com google android youtube
1590782079 screenshot 2020 05 28 20 04 52 402 com google android youtube
1590782065 screenshot 2020 05 28 20 04 57 180 com google android youtube

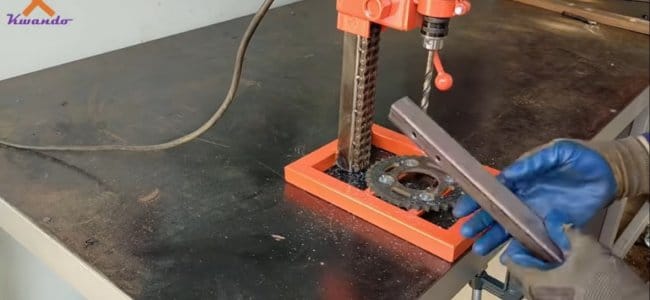

Все готово! Вставляем дрель на сове место и начинаем тестировать, а точнее эксплуатировать.

1590782114 screenshot 2020 05 28 20 05 10 903 com google android youtube
1590782395 37t81am n9m

Вот видео автора самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!

Источник

Простой и надежный сверлильный станок

1595541754 screenshot 42 1595541770 screenshot 43

1595576136 bez nazvanija

Материалы и инструменты, которые использовал автор:

Список материалов:
— квадратные трубы;
— листовая сталь;
— газовая пружина;
— кусок круглой трубы;
— болты, винты, гайки.

Процесс изготовления самоделки:

Шаг первый. Собираем основу
Основу автор легко и просто собрал из квадратных труб. Все свариваем и тщательно зачищаем сварные швы, теперь изделие кажется монолитным.

1595541583 screenshot 3

1595541579 screenshot 4

1595541576 screenshot 5

1595541567 screenshot 6

Шаг второй. Стойка и каретка
Для стойки берем кусок квадратной или прямоугольной трубы, привариваем ее четко под прямым углом к основанию.

Каретку автор сделал из стальных пластин, чтобы получить нужный зазор, прокладываем тонкую бумагу и свариваем каретку. Так как зазор был ну очень маленький, местами каретка клинила на не идеально ровной стойке. Для решения проблемы автор подшлифовывал эти места болгаркой.

1595541633 screenshot 7
1595541632 screenshot 8
1595541675 screenshot 9
1595541651 screenshot 10

1595541666 screenshot 11
1595541607 screenshot 12
1595541603 screenshot 13
1595541684 screenshot 14

1595541640 screenshot 15
1595541669 screenshot 16
1595541636 screenshot 17
1595541716 screenshot 18
1595541689 screenshot 19

1595541660 screenshot 20
1595541726 screenshot 21
1595541733 screenshot 22
1595541677 screenshot 24

К каретке привариваем держатель для дрели, тут автор использовал стальную пластину и сделал хомут из куска трубы. Само собой, выставляем угол в 90 градусов и хорошо все свариваем. Если стальная пластина не слишком толстая, лучше приварить дополнительные упоры.

Шаг третий. Рычаги и пружина
За возврат каретки в исходное состояние отвечает газовая пружина. Упор для газовой пружины фиксируется болтом на стойке. К этому же упору крепится и рычажная система, при помощи которой каретка будет опускаться.

Источник

Мощный сверлильный станок из движка от стиралки

1578936330 screenshot 45

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению мощного и удобного сверлильного станка своими руками. Автор решил установить на станок привод от стиральной машины, в результате чего снижаются обороты, и увеличивается крутящий момент. Станок легко сверлит толстую листовую сталь сверлами большого диаметра.

По стойке в вертикальном направлении ездит каретка, на которой и закреплено все оборудование, каретка затягивается, в результате чего убираются люфты. Подающий механизм автор сделал из велосипедных деталей. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— подшипники для каретки;
— резьбовые стержни, гайки, шайбы;
— ровная профильная труба для стойки;
— профильные трубы для основы;
— пружины;
— мотор от стиральной машины и ременная передача;
— сверлильный патрон;
— круглая труба и подшипники;
— включатель, проводка.

Процесс изготовления самоделки:

Шаг первый. Собираем основание
Первым делом собираем основание, проще всего сделать его прямоугольным, но автор решил сделать основу в виде круга. Для начала чертим круг, а потом нарезаем куски труб, которые будут уложены в этот круг.

В завершении сгибаем в круг профильную трубу и все хорошо свариваем. Чтобы согнуть трубу в круг, делаем в ней ряды пропилов болгаркой, они должны быть на одинаковом расстоянии друг от друга.

1578936211 screenshot 1
1578936149 screenshot 2

1578936188 screenshot 3
1578936225 screenshot 4

1578936148 screenshot 5

1578936234 screenshot 6

Шаг третий. Каретка
Изготовим каретку, которая будет двигаться по стойке. Каретка делается из профильных труб, резьбовых стержней и подшипников, которые работают в качестве роликов. Все это дело стягивается гайками с шайбами. Каретку затягиваем на стойке, в итоге подшипники плотно прижимаются к трубе, и люфтов практически нет.

В завершении изготавливаем из стальной пластины крепления для мотора. Отверстия должны иметь овальную форму, чтобы мотор можно было отодвинуть, тем самым натянув ремень.

1578936236 screenshot 7
1578936204 screenshot 8
1578936236 screenshot 9
1578936214 screenshot 10

1578936223 screenshot 11
1578936188 screenshot 12
1578936262 screenshot 13

Шаг четвертый. Рабочая ось с патроном
Первым делом изготовим втулку для оси, для этого понадобится кусок круглой трубы, в нее запрессовываем подшипники, для долговечности лучше поставить по два подшипника с каждой стороны.

В качестве оси автор использует резьбовой стержень, наворачиваем на ось по две гайки с каждой стороны, в итоге получается упор. Вставив ось на свое место, завариваем подшипники сверху шайбами и обрабатываем сварку болгаркой.

1578936250 screenshot 14
1578936209 screenshot 15
1578936217 screenshot 16

1578936235 screenshot 17
1578936199 screenshot 18
1578936234 screenshot 19

1578936283 screenshot 20
1578936278 screenshot 21
1578936213 screenshot 22

1578936260 screenshot 23
1578936281 screenshot 24
1578936295 screenshot 25
1578936256 screenshot 26
1578936225 screenshot 27

Шаг пятый. Подающий узел
Изготавливаем поддающий узел, для этого берем блок с велосипедными звездочками и делаем под него ось, в итоге звездочки должны свободно вращаться на оси. Ось приваривается к пластине, а пластина крепится к каретке. К самому блоку звездочек привариваем ручку, которую можно сварить из профильных труб.

1578936236 screenshot 28
1578936322 screenshot 29
1578936252 screenshot 30
1578936284 screenshot 31

1578936279 screenshot 32
1578936275 screenshot 33
1578936258 screenshot 34
1578936290 screenshot 35

Устанавливаем цепь от велосипеда, на основе делаем простой фиксатор для цепи. Пробуем поработать, выбираем для себя оптимальную звездочку, чтобы работать на станке было легко и комфортно.

Шаг шестой. Финальные штрихи и испытания
Ставим включатель в доступном месте, красим станок, вот и все, после этого станок можно будет тестировать. Для демонстрации работы автор сверлит довольно толстую листовую сталь, используя сверла большого диаметра. Крутящего момента хватает с лихвой, что и требовалось доказать. Если обороты будут недостаточными, на ведомую ось можно поставить еще один шкив маленького размера.

Источник
