Торцевая головка своими руками

volver-xc90 › Блог › Инструмент для «гаража». Часть 2. Трещотки, воротки, динамики, головки, спец мелочь.

f6d194as 100

Ну да ладно, если есть желание понять, то и в таком беспорядке понять можно.

Продолжим начатое.
Сложно представить сейчас какой-то набор или ремонт без трещоток.
Многие делают большие глаза, когда узнают, что мой рабочий квадрат это 3/8″.
Да, да!
Не люблю я 1/2″…
3/8″ компактный, удобный и его хватает…если включать мозги и не использовать трещотку для срыва крепежа.
Трещоток у меня две

ec988e2s 960

…самая любимая и старая это 3/8″ Jonnesway 72 зуба.
Из всех трещоток что я использовал, Jonnesway лучшая. Тому же Force до Джоника в сегменте трещоток, как до луны пешком.
В этом году я впервые вскрыл трещотку, для ревизии…все вымыл, заложил смазку в механизм.
Внутри состояние нового инструмента.
Вторая трещотка на 1/4″ Force, так же на 72 зуба, с шарнирной головой.
Брал именно шарнир, так как добавляет удобства и по сути, может заменить отвертку.
Если оценивать именно эту трещотку, мне не очень нравится механизм переключения храпа…в работе сильно выступающие и островатые грани мешают и натирают ладонь и палец.

1c988e2s 960

Сверху вниз…
Г-образный вороток, квадрат 3/4″…Jonnesway…когда-то покупал как балонник…в общем долгое время именно такую роль и выполнял…а сейчас, это инструмент, если нужно надеть трубу в 2 метра.
Г-образный вороток 3/8″…это отечественный, Кобрин вроде…Редко используется уже. Но качество хорошее.
Шарнирный вороток 1/2″ Toptul. Хорошая, удобная вещица, приличного размера.
Шарнирный вороток 3/8″ Force…пользуюсь давно и часто.

82988e2s 960

Сразу скажу, что изначально были KingTony…велся в свое время на «пожизненную» гарантию…
Мир их праху…гавно.
Замерены на Force.
Большой, средний, малый на 3/8″ и ударный на 1/2″.

42988e2s 960

Пока два…в мечтах добавить третий…хотя пока необходимости вроде и нет.
Оба Toptul…
3/8″ с 6 до 30 Nm и 1/2″ с 20 до 200 Nm.
Хорошие динамики…удобные очень.
Но у большого есть конструктивный косяк…шкала точной подстройки момента нанесена просто краской, и она стирается со временем вращением ручки…
Думаю, если бы динамики использовал каждый день, уже пришлось бы озадачится каким-то самодельным маркированием.

d2988e2s 960

Да…это подарок человечеству инженерного гения.
Как же он облегчает жизнь.
Выбирал долго…не хотелось слишком много платить конечно…деньги же не падают с неба.
Мне повезло, была возможность взять на тест и выбрать…выбирал между Force, M7, Ombra, Wurth (попробовать не удалось, был как раз на акции, по неплохой цене, по этому реально задумывался о приобретении) и Jonnesway.
Ну как видно по фото, остановился на Jonnesway…
Всем кто выбирает свой первый гайковерт, и не имеет возможности «заюзать» перед покупкой, не ведитесь на ошеломляющие цифры крутящего момента, которые указаны в паспорте или на инструменте…
Почти весь дешевый пневмоинструмент, в лучшем случае даст половину от заявленного.
Что касается моего Джоника…заявлено 920 Nm в пике…1/2″.
Пока справлялся со всем…рабочее давление 6.2 Бар.
Что можно записать в плюс этому гайковерту…он джентльмен )) и очень мало ест…паспортный расход 200 литров. По факту, ресивер 50 литров…давление в нем около 8 Атм…не включая компрессор, гайковерт способен открутить 20 колесных болтов затянутых моментом 150 Nm.
Если у вас слабый компрессор, с малым ресивером, первое на что вы должны смотреть, это на расход воздуха инструментом…а второе, обязательно шланги большого сечения!

da988e2s 960

3a988e2s 960

16988e2s 960

Большая часть отечественные, часть Force (по причине кражи, потери и пополнения размерности).
Размеры 7-8-9-10-11-12-13-14-15-16(Force)-17-18(Force)-19-20(Force)-21(Force)-22.

Ударные головки 1/2″

56988e2s 960

Force в размере 10-12-13-14-16-17-19-21-22-24-36.
Надо докупить будет еще 15 и 18…все руки не доходят.

Ну и так еще головок…часто идут как оправки под пресс )

d6988e2s 960

Головка 12-ти гранная, на 19…Jonneway, квадрат 3/4″
Головка на 1/2″ Force в размере 27-30-32.

Источник

Торцевой гаечный ключ своими руками

1516018151 1

Каждый раз, когда я самостоятельно выполнял замену масла в своем фургоне, у меня возникали сложности при замене масленого фильтра.
Причина в том, что для его замены нужно открутить крышку, сверху которой находится похожий на гайку шестигранный выступ. К сожалению, у меня нет подходящего торцевого ключа, и я для этих целей использовал разводной или накидной ключ, или их комбинацию. Вся сложность заключается в том, что в ограниченном пространстве довольно сложно приложить усилие, достаточное для откручивания крышки.

Поэтому я решил сделать ключ, предназначенный именно для этой задачи.

Что понадобится

Нарезание металлической полоски

1516018211 2

1516018221 3

Первое, что нужно сделать, это замерить длину грани шестигранника, для которого необходимо сделать ключ.

Этот размер умножаем на шесть (количество граней), и получаем длину металлической полоски, которую нужно отрезать.

Я рекомендую к полученной длине добавить 6 мм (чего я не сделал), тогда вам будет проще на следующем этапе изготовления.

Пластина должна быть шире, чем высота болта, под который вы делаете ключ (достаточно пары миллиметров).

Когда все замерили, отрезайте полосу.

Далее нарисуйте на ней линии, между которыми должно быть расстояние равное длине грани плюс один миллиметр.

Потом нужно сделать надрезы по линиям, углубляясь на 2/3 толщины пластины.

В результате должна получится полоска металла, похожая на плитку шоколада.

Придание шестигранной формы

1516018219 4

1516018196 5

1516018187 6

1516018230 7

1516018185 8

1516018147 9

1516018190 10

На данном этапе работать будет удобнее, если металл разогреть. (Я не поддерживал постоянную температуру и у меня не получилось загнуть всю деталь одним куском).

Зажмите полосу в тиски на уровне сделанного ранее углубления.

Молотком загните выступающий сверху тисков отрезок.

Проверьте, подходит ли угол, примерив его к соответствующей гайке.

Повторяем для каждого отрезка.

Так как моя полоса остыла, с металлом стало труднее работать. Это привело к надлому над третьим отрезком. В моем случае это пошло мне на пользу, так как когда я начал выгибать четвертый отрезок, оказалось, что его длины недостаточно и нужно сточить немного металла, чтобы гайка нормально подходила. (Я думаю, что добавление к каждому отрезку миллиметра поможет избежать нехватки длины внутренней грани ключа).

Так у меня получилась деталь, состоящая из двух частей, на каждой по три грани. (Возможно с такой работать проще, чем с цельной деталью, выгнутой в кольцо, как я планировал сделать изначально).

Проверьте, чтобы заготовка нормально надевалась на гайку. Но не слишком туго. (При необходимости можно сточить часть внутренней поверхности граней)

Сваривание шестигранной формы

1516018219 11

1516018239 12

1516018218 13

1516018193 14

1516018162 15

Теперь осталось сварить деталь в одну. (В моем случае я использовал 2,5 мм сварочный электрод)

После этого нужно примерить гайку еще раз, и если все подходит, то можно наполнить разрезы сваркой. (3,2 мм электрод).

Снова пробуем надеть на гайку, потому что высокая температура при сварке может деформировать металл.

(На этот раз я дополнительно примерил заготовку к шестигранному выступу на фильтре. )

После этого можно зачистить все лишнее, сделав форму детали более гладкой.

1516018146 16

1516018198 17

1516018234 18

1516018182 19

После шлифования, поместите деталь на лист металла, из которого делали полосу, и обведите ее очертание на нем.

Я предпочел линию вести по внутренней части, добавив пару миллиметров по краям. Но вы, вероятно, можете захотеть обвести деталь по наружной стороне, наоборот, убрав лишние пару миллиметров.

Затем навариваем полученную верхнюю часть на изготовленную ранее деталь. (Используем 2,5 мм и 3,2 мм электроды)

Снова проверяем все ли подходит.

1516018161 20

1516018226 21

1516018230 22

1516018199 23

1516018221 24

1516018154 25

1516018184 26

1516018159 27

Только после этого шага, результат работы можно назвать инструментом.

Я просто приварил трубу сверху полученной детали (для моего одноцелевого ключа она оказалась подходящей).

И затем после примерки ключа к крышке фильтра фургона, я приварил к трубе рукояти. (Они сделаны из разрезанной пополам трубы меньшего диаметра).

Я их приварил под непрямым углом, так мне проще будет работать. (Если бы я закрепил рукояти под 90 градусов, то при вращении врезался костяшками рук в замок капота).

После шлифования и затирания щеткой я нанес на ключ черную краску из баллончика.

Источник

RgAAAgJP eA 100

67cgees 960

Доброго времени суток

Разработал и отдал в производство опытный образец воротка для торцевых съемных головок.

Материал СТ-45, без химической и термической обработки.

После изготовления отдал вороток в участок по ремонту автомобилей, самого кровожадному автослесарю, который ломы гнет, в качестве «подопытного кролика», проанализировать на сколько его хватит без хим. и терм. обработки.Ну а дальше будет приниматься решение по улучшению модели воротка

Делал без стопорного шарика, который фиксирует торцевую головку на соединительном квадрате.Все после испытаний

Данный образец состоит из трех конструктивных элементов;

— Корпус воротка
— Соединительный квадрат
— Штифт.Торцы которого расклепываются

Станки нужные для изготовления данного инструмента:Токарный, фрезеровочный, сверлильный

87cgees 960

c7cgees 960

27cgees 960

a7cgees 960

e7cgees 960

d7cgees 960

37cgees 960

b7cgees 960

77cgees 960

f7cgees 960

fcgees 960

Метки: разработка технологической оснастки.вороток, для торцевых головок

Комментарии 44

j8AAAgKjIeA 60

Разработка Сколково, не иначе

42b352u 60

Смысл не уловил. Обычный вороток, учитывая марку стали просто тупо погнётся, ухи, а штифт таки и вообще. Для свежих крипежей до 13

BAAAAgB02eA 60

70daf89s 60

Здарова земеля! Я бы еще основания скруглил участи где квадрат и у ручки. Тоесть уменьшил вероятность сломать на нагрузках.

RgAAAgJP eA 60

366146s 60

Я может туплю, а что разработал то?

3f846as 60

Конструктивно этот вороток достаточно архаичен.
При чрезмерной нагрузке в первую очередь лопается «ухо» и следовательно весь вороток идет в металлом.
Намного удачнее конструктив воротка где «уши» внедрены в поворотную голову. При сломе мы меняем только «голову», а не весь вороток который стоит раза в 3-4 больше чем ремкомплект. Фото для наглядности прикрепил.

50520ees 240

RgAAAgJP eA 60

e3287fas 60

что то мне кажется легче купить такую приблуду их пруд пруди, а удаль и желание на что то сделать в другое русло направить и что нибудь придумать такое этакое))

dabc662s 60

1. По сути вопроса:
— накатка на ручке никакая, при замасливании будет скользить
— нет шарика фиксации головки на квадрате (конечно, можно намагнитить, чтоб не сваливались, но…)
— нет фиксации угла квадрата в разных положениях. Головка будет болтаться, как Г. в проруби — работать таким инстументом неудобно.
— ширина шарнирной части велика. Конечно, так надежнее, но удобства работы это убавляет.
— «углы» шарнирной части не закруглены — при работы с узлами, где мало места, ими будет цеплять

В гараже пользуюсь вот таким www.nix.ru/autocatalog/kl…nyj-1-2-600mm_272438.html Настоящий ублюдок!))) Даже прихваченные сваркой болты отворачивал им, Молот Тора отдыхает!))

1c1c64s 60

Плюс у заводских удобная ручка, а не цилиндр с острыми гранями

fa4aca6s 60

1. По сути вопроса:
— накатка на ручке никакая, при замасливании будет скользить
— нет шарика фиксации головки на квадрате (конечно, можно намагнитить, чтоб не сваливались, но…)
— нет фиксации угла квадрата в разных положениях. Головка будет болтаться, как Г. в проруби — работать таким инстументом неудобно.
— ширина шарнирной части велика. Конечно, так надежнее, но удобства работы это убавляет.
— «углы» шарнирной части не закруглены — при работы с узлами, где мало места, ими будет цеплять

В гараже пользуюсь вот таким www.nix.ru/autocatalog/kl…nyj-1-2-600mm_272438.html Настоящий ублюдок!))) Даже прихваченные сваркой болты отворачивал им, Молот Тора отдыхает!))

Мдя без 3д модели щас никак…

a63d1bes 60

1. По сути вопроса:
— накатка на ручке никакая, при замасливании будет скользить
— нет шарика фиксации головки на квадрате (конечно, можно намагнитить, чтоб не сваливались, но…)
— нет фиксации угла квадрата в разных положениях. Головка будет болтаться, как Г. в проруби — работать таким инстументом неудобно.
— ширина шарнирной части велика. Конечно, так надежнее, но удобства работы это убавляет.
— «углы» шарнирной части не закруглены — при работы с узлами, где мало места, ими будет цеплять

В гараже пользуюсь вот таким www.nix.ru/autocatalog/kl…nyj-1-2-600mm_272438.html Настоящий ублюдок!))) Даже прихваченные сваркой болты отворачивал им, Молот Тора отдыхает!))

Источник

marazmPRO2 › Блог › Универсальная многофункциональная головка

20b71cu 100

Универсальная или адаптивная торцевая головка, как её только не называют, посмотрев несколько обзоров решил заказать и себе. Решил сам проверить чем же она так хороша и можно ли ее вообще использовать как съёмник секреток с колёс, завинчивание других нестандартных гаек и болтов.

d9bdbdas 960

Подкупило то что её стоимость не такая и большая, а заменить она может почти все ходовые размеры головок (7-19мм). Конечно набор хороших головок с переходниками и трещётками она не заменит, но иногда такого набора не находится рядом и вот тут то можно попробовать поработать этим «китайским чудом инженерной мысли».

76bdbdas 960

6bdbdas 960

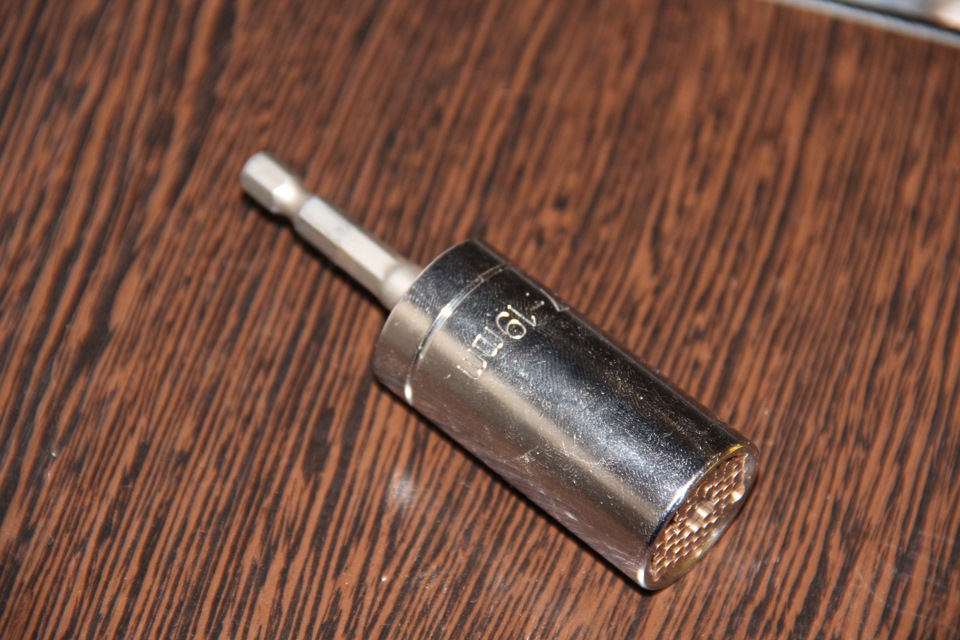

Моя головка имеет квадрат 3/8 дюйма для трещёток или гайковёртов и переходник для шуруповёртов и винтовёртов. Как раз планировал использовать эту головку с винтовёртом.

61bdbdas 960

32bdbdas 960

Торцевая многоразмерная головка предназначена для монтажа/демонтажа различных видов и размеров крепежа. Изготовлена из хромванадиевой стали, что обеспечивает ей прочность и износостойкость. Изделие имеет шестигранный рабочий профиль, размер которого может варьироваться в пределах 7-19 мм, что расширяет круг задач, с которыми можно справиться с помощью одного приспособления. Выдерживает интенсивные нагрузки и обеспечивает высокую эффективность работы. Широко используется в автосервисах, например, для снятия некоторых типов колесных «секреток».

75bdbdas 960

Итак для чего она всё таки нужна?
Считаю что использовать её можно только в тех случаях когда по рукой (а иногда даже в магазине) не оказывается нужной головки (размера, формы и т.д.), возможно даже нужной головки не существует в природе…Так вот, тут то она и пригодится, выкрутить секретки её можно, проверял при помощи гайковёрта с моментом затяжки 220Н. Но к сожалению использовать эту головку как основной инструмент каждодневного использования не получится или получится но не долго, в таком режиме она долго не протянет и полностью не заменит хороший набор обычных головок.
Все испытания головка выдержала, но прошла их не так гладко как я на то рассчитывал и потеряла пару пружинок. На сегодняшний день головки уже пол года, использую её не часто (1-2 раза в неделю), лежит в машине, много места не занимает и ждёт своего звёздного часа.

Источник

Сообщества › Оснащение Гаража и Инструмент › Блог › Ключи, головки, воротки.

EgAAAgKEe A 100

Пропустим версию походного варианта (думаю у многих есть такой)

739c152s 960

Но в гараже походный чемодан не уместен.
В основном мы видим вот такую картину :

c82c152s 960

Так скажем трудно найти ключ нужного размера, если только глазомер развит хорошо. 🙂

У большинства примерно вот так на шурупах-гвоздях (у самого так висят, но из минусов то что цепляешь соседние и посыпалось всё в низ) :

a12c152s 960

Можно крюки задействовать :

92c152s 960

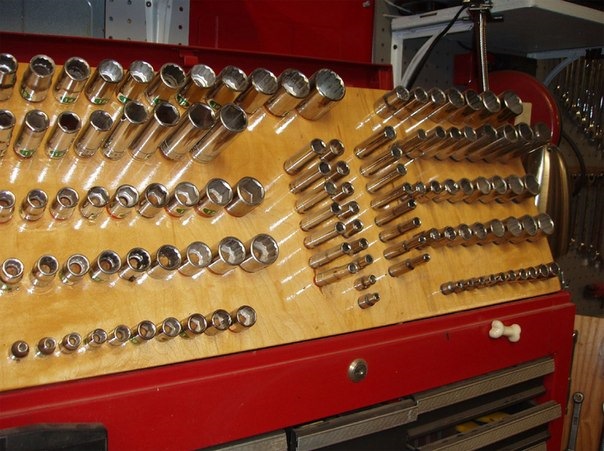

Головки удобно хранить на наклонной панели с шипами на которые они насаживаются :

492c152s 960

А вот владельцам выдвижных, подкатных ящиков можно организовать вот такую красоту :

c92c152s 960

e92c152s 960

192c152s 960

Подложка в данных ящиках сделана из вспененного полиэтилена.

Магнитный держатель кухонных ножей тоже пойдёт :

336c152s 960

На стене вот такая матерчатая подложка будет смотреться :

4eec152s 960

Ну и самый простой подвес на стену :

ffec152s 960

Всё, всем спасибо за внимание!

Комментарии 58

cf36d64s 60

прекрасно все на картинках думаю повторить

EgAAAgKEe A 60

Ну и хорошо что для кого-то повод для идей и пример как да что.

1529e6u 60

У меня пока только рожковые ключи, и есть несколько штук на один размер. Я их расположил на доске горизонтально (вкрутив по два самореза). Саморезы чуть подлиньше и помещается по несколько ключей одного размера.

EgAAAgKEe A 60

Точно так сейчас у меня. А это идеи на будущее… 😉

76b6a1cs 60

EgAAAgKEe A 60

76b6a1cs 60

трабла когда не подписано

EgAAAgKEe A 60

90a40e8s 60

Просто после ремонта порядок навел, смотришь — пустые места появились и начинаешь думать, где мог забыть…

3c939b4s 60

Какак проблема? Ну 10 и 11 можно спутать или в E и TORX путаться, но ходовые ключи запоминаются легко, а когда лежат на одном месте на ощупь находятся…

76b6a1cs 60

не когда лежат во время ремонта а когда висят на стене, ключи то ладно но места под головки я у себя подписал, сразу вижу за какую хвататься и куда потом какую на место вернуть

c081d4s 60

Отлично, беру на заметку.

3587df8s 60

Взял в заметки!Супер!

83cbc9es 60

У меня все рожковые и накидные ключи аккуратно лежат в лотке от больших посудомоек, удобно тем что можно ложить кючи любого типа и размера до 24-27

BVEQ9ht4r6 rYEH tetfyQ2sGew 60

56a7378s 60

Красавец!Реально спасибо, что сделал следущий пост.Вот и я себе подчерпнул много интересного и полезного.У меня в гараже на магнитных стойках для ножей — оч удобно, но большого размера ключи не удерживаются.а вот про вспенненный полиэтилен — находка!ток где его достать?)))))Спасибо еще раз!

EgAAAgKEe A 60

Да не за что, рад что кому-то интересно и находят для себя что-то.

773dacas 60

EgAAAgKEe A 60

773dacas 60

у меня этого добра много, надо только поискать на компе.
купил гараж в этом году, теперь голова забита разными мыслями, как все обустроить

e3b96u 60

76bd12s 60

Магнитный держатель оч. удобен для отвёрток — когда их много) А ключи проще всего подвесить на гвозди, у самого так сделано.

5c4536u 60

Ну фотки из интернета может выложить кто угодно, как у Вас лично все это реализовано?

EgAAAgKEe A 60

5c4536u 60

Привет, я предлагал свой вариант в сообществе (см.ниже по темам). А следующий пост запиливай, конечно, только интересно посмотреть как реализовано, а не из сети. Удачи!

EgAAAgKEe A 60

56a7378s 60

Ну фотки из интернета может выложить кто угодно, как у Вас лично все это реализовано?

Его и я просил этот пост сделать — и за это огромная блягодарность автору за пост!

EgAAAgKEe A 60

48355cs 60

Магнитный держатель — тема!

8c2064cs 60

оргазм для перфекциониста)

EgAAAgKEe A 60

Это — даааа… каждый найдёт для себя время занятий… :)))))

cbd6dau 60

2d79258s 60

Интересные идеи. Возьму на вооружение.

fd1841es 60

У нас в гараже длинные крючки — и на каждом по несколько ключей одного размера, так удобнее всего.
Плюс два чемодана с головками (удобно например в яму спустить сразу все головки чтоб не бегать туда-сюда) плюс несколько отдельных наборов головок (короткие, длинные, под метрический размер и под дюймовый) лежат в отдельном шкафу.

e6d3038s 60

распечатаю фотки крупным планом и обклею ими гараж ))))

EgAAAgKEe A 60

4e8f66u 60

ну прикольно конечно но куда и зачем столько инструмента :-)))

Это только для тех кто занимаеться проф ремонтами авто.

e6d3038s 60

много инструмента не бывает)

a3c757cs 60

630c394s 60

У себя наварил на трубу 20*20 крюков из электродов на 4мм длиной 5 см и развесил всё добро на них (правда, не подходит для ключей, где обе стороны рожковые).

поначалу тоже так висело, как на третьей фотке: всё красиво, как в магазине. НО — занимает очень много места, неэффективно. В итоге один размер ключей висит на одном крюке, да вдобавок наименее часто используемые ключи (на 16, 15, 11) — за ключами соседних размеров, а мелкие (с 4 по 9) — вообще все на одном крюку. Зато много чего другого понавешать можно. Главное удобство, а не красота.

Головки тоже на этих же крюках висят.
в ящиках хранить есть один большой минус — всякий мусор будет там копиться, придётся периодически всё вытаскивать и вытряхивать мусор.

А деревянные крепежи (из плинтусов в том числе) просто не признаю — они пачкаются сильно (что за гараж без масла и смазок).

EgAAAgKEe A 60

Подписываюсь под каждым словом, сам столкнулся с этим. 😉

e6d3038s 60

У себя наварил на трубу 20*20 крюков из электродов на 4мм длиной 5 см и развесил всё добро на них (правда, не подходит для ключей, где обе стороны рожковые).

поначалу тоже так висело, как на третьей фотке: всё красиво, как в магазине. НО — занимает очень много места, неэффективно. В итоге один размер ключей висит на одном крюке, да вдобавок наименее часто используемые ключи (на 16, 15, 11) — за ключами соседних размеров, а мелкие (с 4 по 9) — вообще все на одном крюку. Зато много чего другого понавешать можно. Главное удобство, а не красота.

Головки тоже на этих же крюках висят.
в ящиках хранить есть один большой минус — всякий мусор будет там копиться, придётся периодически всё вытаскивать и вытряхивать мусор.

А деревянные крепежи (из плинтусов в том числе) просто не признаю — они пачкаются сильно (что за гараж без масла и смазок).

инструмент лучше всего в ложементе хранить (первая фотка)
когда ремонт окончен — все разлаживаешь по местам и видишь что в машине ничего не забыл

630c394s 60

мне достаточно взглянуть на крюки, и я вижу, какого ключа не хватает.
а каждый раз ради одного-двух ключей доставать чемодан и убирать его обратно — нет уж.
да и попробуй найди такой чемодан, где 2-3 одинаковых ключа лежит. а нужны они частенько (гайки контрить либо затягивать пару болт-гайка там, где торцевой головкой не подлезешь).

e6d3038s 60

у меня на работе весь инструмент в ложементе в тележке — удобно

EgAAAgKEe A 60

e6d3038s 60

скорее если в моторе забудешь — быстрее научишься

EgAAAgKEe A 60

мне достаточно взглянуть на крюки, и я вижу, какого ключа не хватает.
а каждый раз ради одного-двух ключей доставать чемодан и убирать его обратно — нет уж.
да и попробуй найди такой чемодан, где 2-3 одинаковых ключа лежит. а нужны они частенько (гайки контрить либо затягивать пару болт-гайка там, где торцевой головкой не подлезешь).

d6e021cs 60

«походный» чемодан для катания с собой на самом деле имеет небольшой минус — размер, ключи в авто можно сложить компактнее. к тому же в любом авто можно найти нишу, которой для инструмента хватит, но вот ящик-чемодан под эту нишу надо самому делать.
на стену конечно с крючками не плохо — не сдернешь случайно соседей, но при этом снимается и одевается лекго.

Источник

Поделиться с друзьями
admin
Здоровая спина
