Изготовить самодельную точечную сварку несложно самостоятельно.

Производятся похожие механизмы в нескольких вариациях:

Сварочный процесс: схема изготовления

При самостоятельной сборке аппарата необходимо учитывать закон Джоуля-Ленца (Q=I² Х R Х t), в котором говорится: тепловая энергия выделяется в проводниках в определённом количестве пропорционально их сопротивлению, коэффициенту силы тока во времени и в квадрате.

Специалисты советуют уделять должное внимание самодельному механизму, учитывать большую потерю энергии в тонких проводах, использовать электроцепь высокого качества.

Виды контактной сварки:

В точечной сварке технология аппарата основана на тепловом воздействии тока. Это обеспечивает сварку детали как в одной, так и в нескольких точках.

Размер и особенности структуры контактной поверхности электрода имеют отличия. Это влияет на уровень прочности соединений.

Перечислим несколько существующих ступеней в технологии точечной сварки:

При прохождении тока образуется импульс, который обеспечивает нагревание сварочного аппарата и позволяет расплавить металл в точках соприкасания с электродами.

Затем образуется общее ядро жидкой консистенции 4-12 мм в диаметре. После воздействия тока на детали, они будут надёжно держаться до охлаждения ядра и его дальнейшей кристаллизации.

Бытовая эксплуатация самодельной точечной сварки позволяет обеспечить машинальную прочность металлических швов без больших расходов, но создать герметичные швы не позволяет.

Государственный стандарт регламентирует технику безопасности, рабочий процесс и сварочное оборудование.

Сварочный аппарат в домашних условиях

На большую мощность самодельного аппарата точечной сварки располагать не стоит: устройство может работать с металлической проволокой 0,3 мм в диаметре; со стальным листом 0,2 мм в толщину.

Конфигурация позволяет приварить наиболее тонкие составляющие из фольги и совершать сварку термопар.

Производят электрод из пистолета с лёгким усилием, что необходимо для прижима объектов небольших габаритов.

Технология производства самодельной точечной сварки не сложная: электрод подключается податливым кабелем ко вторичной трасформаторной обмотке, при этом к нижнему концу следует подключить наиболее массивную часть.

Здесь потребуются выпрямительные мосты, тиристор подключается ко второй детали моста. Открытие первой детали благоприятствует достаточному напряжению у трансформатора к первичной обмотке.

Сварочные клещи заменяются пистолетом, и первый элемент соединяется с концом вторичной обмотки на трансформаторе. При этом второй конец надёжно крепится к аппарату.

Однофазный или трёхфазный ток питает клещи, что позволяет им функционировать. Трансформатор, питающий клещи, снабжает током в несколько кА.

Управляется тиристор нажатием кнопки на рукоятке пистолета. Конденсатор заряжается при подключении к сети добавочного источника (выпрямительных мостов или трансформаторов).

Тиристор закрывается, механизм включается и остаётся открытым до тех пор, пока конденсатор не разрядится.

Отрезок времени, за который конденсатор может разрядиться, регулируется переменным резистором. Кнопка нажимается — формируется следующий импульс и конденсатор заряжается. При повторном нажатии кнопки процесс запускается сначала.

Продолжительность процесса в самодельном устройстве не превышает 0,1 секунду из-за номинала резистора и конденсатора, сила сварочного тока —300-500 Ампер, при этом мощность невелика — 5-10 Ватт. Этих параметров хватит для работы с объектами небольших габаритов.

Самодельная точечная сварка может быть создана из стального трансформатора с толщиной набора 70 мм. При первичной обмотке используется провод ПЭВ-2 0,8 с 300 витками, при вторичной — многожильный провод 4мм в диаметре.

Производство сварочного оснащения: инструкция.

По мнению экспертов, в качестве основы оборудования следует выбрать трёхфазный понижающий трансформатор.

С катушки снимаются вторичные обмотки, первичные провода и сердечник оставить в первостепенном виде, среднюю проводку обвернуть тем же материалом с 8-10 витками на выходе.

Для самостоятельного производства сварочного оборудования нужен кабель 25 м, медная труба 10-12 мм в диаметре, диск по металлу и болгарка.

Необходимо обеспечить заполнение обоих катушек, находящихся по краям, осторожно намотав вторичную обмотку, используя силовой многожильный трёхфазный кабель. Гибкий провод проводит намотку без надобности разборки оборудования.

Параметры проводов в кабеле — 6-8 мм в диаметре. Один из них должен быть более тонким, но с хорошей изоляцией и устойчивым к мощности тока. Для производства устройства 25 м кабеля. По надобности его можно поменять на провода с меньшим сечением.

Эту работу эффективнее проделывать вдвоём: один человек займётся протягиванием провода, второй – укладкой витков. Для изготовления клеммы нужна труба из меди длиной 30-40 мм и 10-12 мм в диаметре.

Читайте также:  Спортивный инвентарь поделки своими руками

Одна её часть разнимается, что образует пластину, в которой проделывается отверстие до 10 мм в диаметре; в другую часть вставляются заранее зачищенные провода. Эксперты советуют обжать провода молотом.

Контакт улучшится, если на наружной стороне трубы проделать несколько насечек.

Новые крепёжные элементы с резьбой М10 заменяют имеющиеся в верхней части трансформатора винты и гайки, к которым далее прикрепляются клеммы от вторичной обмотки.

В текстолитовой плате необходимо проделать 11 отверстий (не более 6 мм в диаметре) для винтов с гайками и шайбами; и основательно прикрепить её к поверхности трансформатора. Данные составляющие обеспечат вывод первичной обмотки.

Электродержатель производится из ¾ трубы 25 см в длину. По углам необходимо сделать выемки, а к держателю приварить кусочек проволоки из металла небольшого размера.

На обратной стороне проделывается отверстие и присоединяется отрезок кабеля, как при вторичной обмотке. Затем нужно изолировать трубу резиновым шлангом.

Электроды для точечной сварки

Сделанная в домашних условиях самодельная точечная сварка годится для небольшого объёма работы. Аппарату рекомендуется дать остыть поработав с 10-14 электродами.

Отличие многоточечного оборудования от его аналогов –работа с металлическими заготовками определённой формы и размера.

Многоточечные аппараты встречаются редко, но универсальны для контактного спаривания элементов. Переналадить его под силу только экспертам.

Контактное сваривание деталей невозможно при отсутствии электродов из сплавов, имеющих высокий уровень теплопроводности.

Электроды благоприятствуют сжатию металлов и проводят ток на поверхность элементов. Уровень концентрации тепла зависит от наконечников – тонкие механизмы спешно изнашивают себя и нуждаются в постоянной подточке.

Имеется несколько форм выпускаемых наконечников.

Продолжить срок наконечников возможно, следуя нижеперечисленным советам:

Эксперты советуют не подпиливать наконечники по причине возникновения неровностей, что в целом отрицательно повлияет на качество работы.

Источник

Точечный сварочник своими руками


В этой инструкции мы рассмотрим, как сделать небольшой аппарат для точечной сварки. Размерами он небольшой, все элементы поместились внутри компьютерного блока питания. Электроды у автора установлены таким образом, что при сваривании образуется сразу две точки. Собирается все довольно просто, а материалы легко доступны.

В качестве основы используется трансформатор, а также таймер-модуль. При нажатии на кнопку пуска устройства таймер включает сварку на короткое время, в итоге получается сварочная точка. При желании вы можете настроить прибор на любой промежуток времени, если металл толстый, таймер можно отрегулировать на более продолжительное время. Итак, приступим.

Материалы и инструменты, которые использовал автор:
Список материалов:

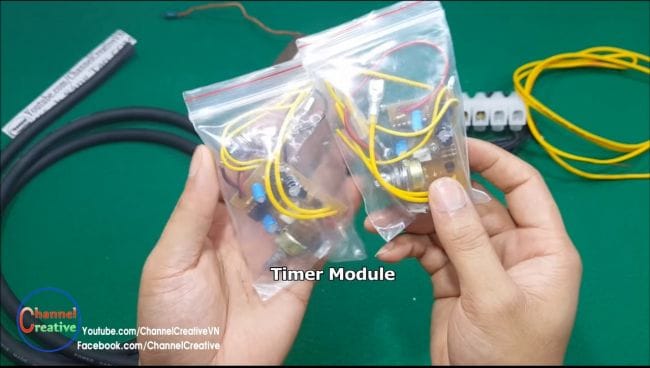

— таймер-модуль;
— трансформатор (у автора на 800 Ватт);
— винтовые зажимы для проводов;
— медный провод толщиной 1.7 мм;
— силовой провод (8 мм);

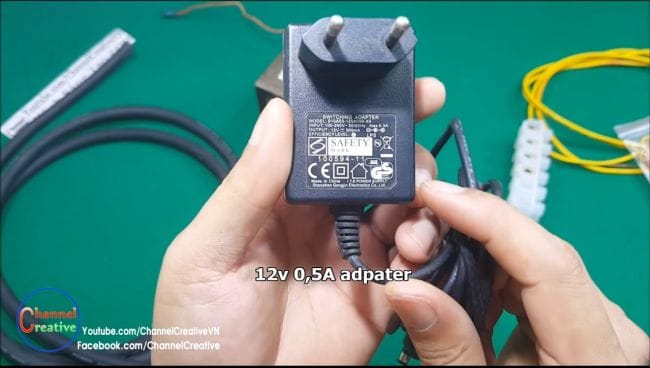

— блок питания на 12В, 0.5А;
— выключатель;
— старый блок питания от компьютера;
— термоусадка;
— крепежные уголки;
— деревянный брусочек;
— пружина;
— пластиковые хомуты;
— винтики с гайками и другие мелочи.






Панель инструментов:
— дрель;
— заклепочный пистолет;
— дремель;
— отвертки;
— плоскогубцы;
— кусачки;
— паяльник;
— клеевой пистолет;
— молоток.

Процесс изготовления сварочного аппарата:

Шаг первый. Подготовка корпуса

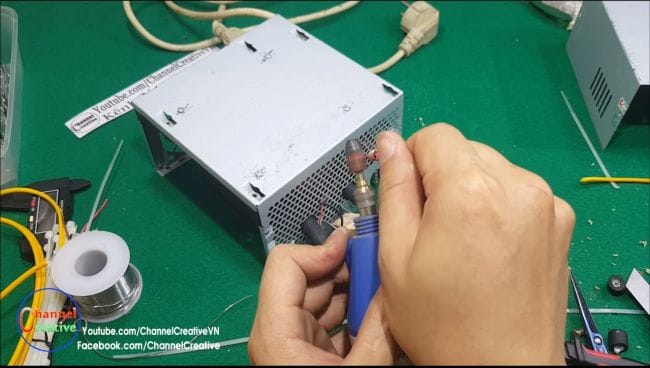

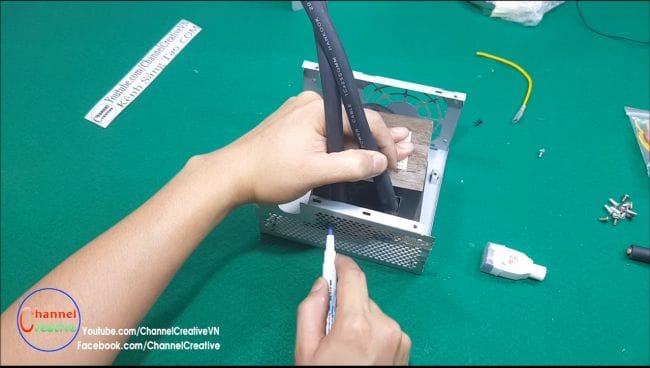

В качестве корпуса автор использовал старый компьютерный блок питания. Весь его разбираем и извлекаем все содержимое. Вам нужно будет оставить только одну «розетку», с помощью нее будет подавать питание.
















Когда трансформатор будет установлен, приступаем к монтажу таймер-модуля. У него имеется регулировочная ручка, с помощью нее и гаечки модуль крепится к корпусу. Сверлим отверстие и прикручиваем модуль. На всякий случай заклейте открытее контакты липкой лентой, чтобы не произошло замыкания.

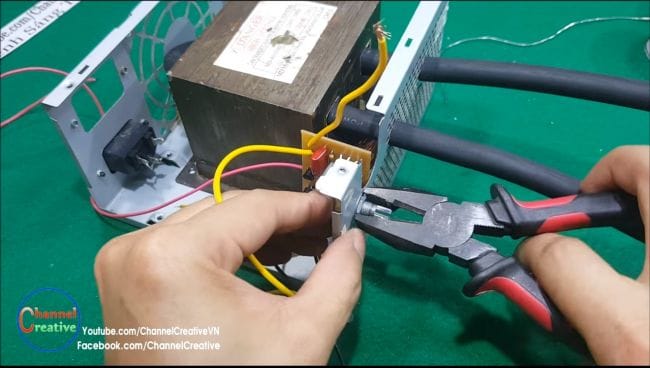

В завершении установите выключатель, автор его монтирует в то место, где раньше была розетка. Крепим изнутри выключатель с помощью горячего клея.







Шаг четвертый. Собираем схему

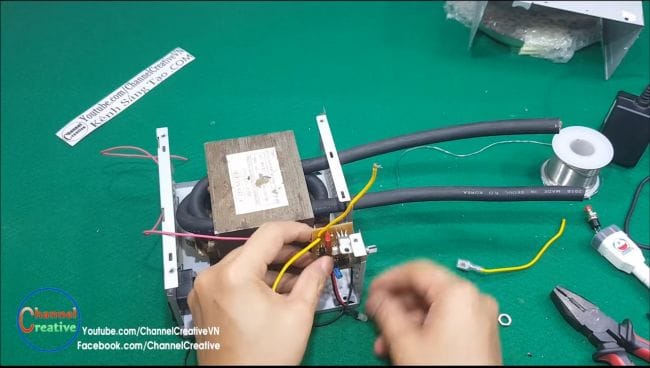

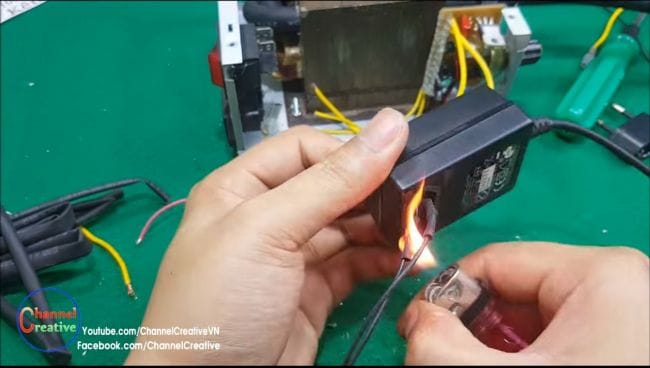

Как все подключать, видно на фото. Трансформатор подключается к сети в разрыв через таймер, он будет включать на заданное время трансформатор после нажатия на кнопку. Таймер нуждается в питании 12В, для этого нам внутри корпуса нужно установить блок питания. Автор отрезает от блока питания вилку для удобного монтажа, припаивает провода и изолирует места пайки термоусадкой. Блок питания можно зафиксировать горячим клеем, чтобы не болтался внутри.

Ну а далее собираем все так как на схеме.

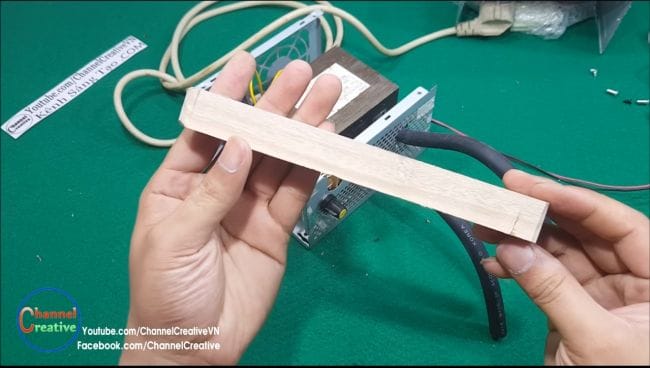

Теперь можно закрепить концы силовых проводов. Для этого дела вам понадобятся винтовые зажимы. Устанавливаем их на концы проводов, а потом сами зажимы с помощью саморезов прикручиваем к рычагу.

Читайте также:  Склеивание фанеры своими руками

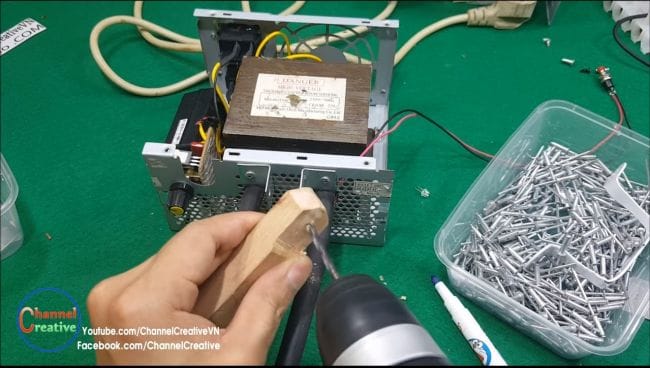

Еще вам нужно установить на конце рычага пусковую кнопку. Под нее сверлим отверстие в рычаге и устанавливаем на горячий клей или другим способом. А чтобы провода не болтались, фиксируем их пластиковыми стяжками.

Все, что вам останется, это сделать электроды. Для их изготовления автор использовал провод толщиной 1.7 мм. Электроды нужно скрутить так, как вино на фото. Кончики проводов автор затачивает при помощи дремеля.










Шаг шестой. Аппарат готов, тестируем!
Первым делом вам нужно отрегулировать таймер, чтобы он включался на нужное время. Если этот параметр будет большим, металл будет прожигаться, а если слишком маленьким, сталь будет плохо свариваться.

В качестве демонстрации автор вполне успешно приваривает с помощью устройства контакты к аккумулятору. Также отлично свариваются тонкие стальные пластины. Устройство получилось удобным, простым и стоит затраченных усилий. На этом все, удачи!

Источник

Сообщества › Сделай Сам › Блог › Аппарат точечной сварки своими руками

Многие просили меня поделиться информацией по этому полезному устройству. С удовольствием делюсь.
Хотел бы предупредить, что любые действия, которые вы делаете, при сборке данного устройства, Вы делаете на свой страх и риск. Автор не несет ответственно за любые действия или последствия сборки и использования данного устройства. Помните, что высокое напряжение опасно для вашего здоровья. Обеспечьте максимальную безопасность при сборке и эксплуатации этого устройства.
Продолжим.
Сразу скажу, что мой вариант сделан на скорую руку и очень топорно. Я и сам пока не определился, как же мне окончательно облагородить. Но это вполне рабочий вариант, с помощью которого я уже собрал 5 АКБ.
Вот результат работы данным устройством www.drive2.ru/c/2337026/.
Для его изготовления понадобится:
1. Трансформатор от микроволновки мощностью 700 Вт минимум. Лучше от 1000 Вт микроволновки.
2. Провод сечением не менее 25 мм2. Я взял 32 мм2. — 1 метр. Вообще, чем короче по длине получится провод, тем меньше потерь будет.
3. Клеммники — 2 шт. Это по желанию. Можно и без них, если хорошо облудить концевики.
4. Кнопка. Рекомендую от той же микроволновки. Она выдерживает нагрузки и не горит.
5. Клеммники для питающего провода, чтобы аккуратно прицепиться к первичной обмотке.
6. Жала от 100 Вт. паяльника медные — 2 шт. для сварочных контактов.
Из инструмента:
1. Ножовка, стамеска для опиливания или вырубания вторичной обмотки.
2. Паяльник 100 Вт, чтобы пропаять концы или припой и газовая горелка, для тех же целей.

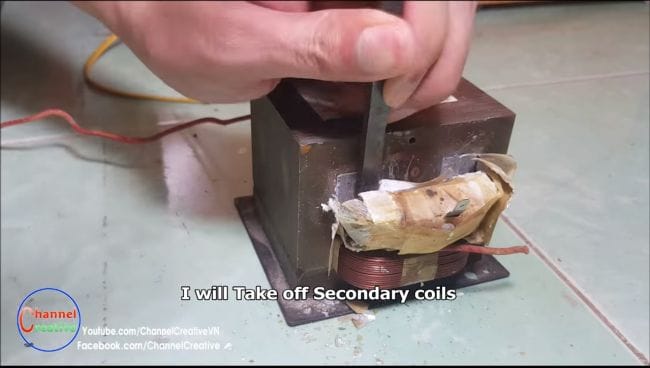

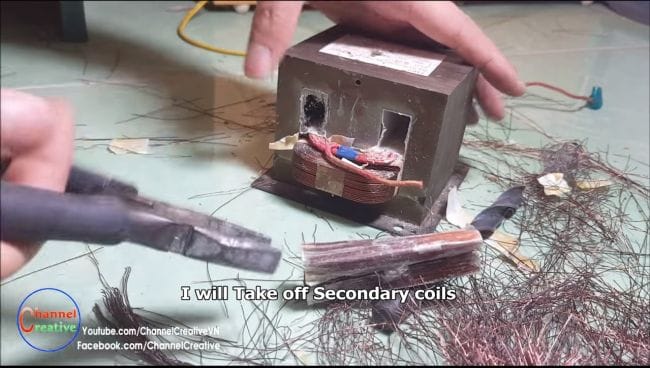

Первым этапом нужно избавиться от вторичной обмотки. Ее отпиливаем и выбиваем. Можно конечно распилить по линии сварки корпус трансформатора, вынуть целиком вторичку и потом склеить эпоксидкой корпус, но после этого, говорят, корпус будет издавать треск.
Напомню, в стандартном трансформаторе от микроволновки первичная обмотка идет внизу, а вторичная вверху. Между ними есть шунты. Их нужно оставить.
При демонтаже вторичной обмотки не повредите первичную.

Теперь просовываем наш толстый провод на место вторичной обмотки, чтобы получилось 1-2 витка. Больше и не нужно. Т.к. чем больше витков, тем больше напряжение. А повышать его смысла нету.
После этого выравниваем концы отходящие от трансформатора нашей новой вторичной обмотки. Важно, чтобы они были одинаковой длины.

Лудим, пропаиваем концы провода и одеваем клеммники на концы нашего толстого провода.
Теперь обжимаем клеммники на проводах, которые будут питать первичную обмотку. Т.е. тот провод, который будет вставляться в обычную розетку.
На одном из проводов в разрыв ставите кнопку от микроволновки. Ставить ее лучше в месте, до которого удобно дотянуться.

А дальше уже идет полет фантазии, как сделать контактную группу, которая и будет у нас сваривать.
Я у знакомого взял контактные группы от 200 или 300 А предохранителей. Они медные и медь хорошая. Раздобыть можно в старых электрощитах.
Переделал их под держатели контактных электродов. Получилось не плохо. Контакт получается надежный. Не греется.
Всю конструкцию разместил на доске, толщиной 50. Что под руку подвернулось.
Замеры показали напряжение холостого хода 1,5 В. В режиме короткого замыкания 1,2 кажется.
К сожалению мои токовые клещи рассчитаны на ток до 400А, поэтому использовал расчетную методику.
По расчетам, ток в рабочем режиме должен быть в районе 1000-1200А.

Рекомендации по сварке. Контакты нужно прижимать плотно, чтобы не было зазора между привариваемой пластиной и корпусом батареи. В противном случае, пластину может прожечь, а также корпус батареи. Сильно давить тоже не стоит, т.к. тогда будет просто нагрев.

Читайте также:  Станок для бумаги своими руками

Контакты специально сведены к центру, чтобы расстояние между точками сварки было не больше 5 мм. На картинке они закорочены, т.к. находятся ниже высоты стандартной батареи 18650.

Также в архиве привожу дополнительные материалы, которые собрал в сети по этой теме. Пользуйтесь. Мне не жалко. cloud.mail.ru/public/Q5mM/rDJRumHLG

Если моя запись была Вам полезна, то нажмите Нравится.
Спасибо.

Источник

Точечный сварочный аппарат своими руками





Приветствую любителей помастерить, предлагаю к рассмотрению самоделку, которая позволит вам сваривать тонкий листовой металл. Как пример, с такой самоделкой будет очень удобно приваривать контакты к аккумуляторам, которые не желательно нагревать паяльником. Собирается самоделка довольно просто и из доступных материалов. В качестве силового трансформатора автор использовал переделанный трансформатор от микроволновки. Трансформатор должен включаться только на определенное время, для таких целей используется недорогой таймер, который можно заказать из Китая. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— трансформатор от микроволновки;
— толстожильный провод для вторичной обмотки;
— таймер;
— фанера;
— болты и гайки;
— светодиоды (для индикации);
— пластиковые стяжки;
— провода;
— предохранитель 8А;
— оргстекло;
— дверная петля.

Процесс изготовления сварочного аппарата:

Шаг первый. Переделываем трансформатор
Первым делом нам нужно разобрать микроволновую печь, если она даже не работает, в ней наверняка остался рабочим трансформатор. Достаем трансформатор, далее нам нужно убрать с него вторичную обмотку. Первичная обмотка – это та, к которой подключается входящий кабель, кабель питания.

Вторичную обмотку автор обрезает болгаркой, высверливает, а затем выбивает. Далее вместо штатной обмотки мы поставим свою, для таких целей нам понадобится провод с хорошей изоляцией и способный выдерживать высокие токи. В качестве такого кабеля подойдет тот, который используется в сварочных аппаратах. Нам нужно сделать всего два витка, это и будет вторичная обмотка трансформатора. В итоге мы получим огромный ток при маленьком напряжении, в итоге будет отлично происходить процесс сварки, а напряжение будет безопасным, чтобы вам могло ударить током.











Шаг второй. Корпус и сборка
Когда трансформатор будет готов, нам нужно сделать корпус, в нем также расположится таймер. В качестве материала для корпуса автор использует фанеру, нарезаем ее электролобзиком. Фанеру автор склеивает столярным клеем и сбивает гвоздями. Прикручиваем внутри корпуса трансформатор, а также устанавливаем контакты, в качестве которых автор использовал болты с гайками.

Также устанавливаем внутри таймер и монтируем в корпус гнездо для подключения блока питания, от которого будет питаться таймер.
Трансформатор подключаем в разрыв через таймер, именно таймер включает трансформатор на заданное для сварки время.

















Для дополнительных мер предосторожности автор устанавливает на устройство предохранитель на 8А, он отключит всю систему в случае короткого замыкания в трансформаторе.

Для удобного управления таймером автор установил три кнопки управления снаружи корпуса. Сам корпус был обшит оргстеклом, чтобы было видно таймер и светодиоды.

Шаг третий. Педаль
Управляться самоделка будет при помощи педали, так как руки у нас в процессе сварки будут заняты. Педаль делаем из фанеры, в качестве шарнира используем дверную петлю. На педаль устанавливаем концевой включатель, подключать мы его будем к таймеру, так что высокого напряжения здесь не будет, но контакты нужно все равно хорошо заизолировать.





Шаг четвертый. Электроды
Сделаем для сварочного аппарата электроды, для таких целей нам понадобится толстая медная проволока. Обрезаем ее до кусков нужных размеров, а затем надежно припаиваем к силовым выходам трансформатора. Места пайки тщательно изолируем изолентой.

Электроды нужно наточить, благодаря чему в точке контакта будет возникать необходимая для сварки температура.








Шаг пятый. Испытания
Вот и все, самоделка готова, теперь опытным путем нужно определить правильное время для сваривания. Если время будет слишком длительным, металл будет прогорать, а при недостаточном времени сваривания, сварка будет ненадежной. Автору удалось отлично настроить самоделку, пластины довольно крепко привариваются к контактам аккумулятора 18650.

На этом наш проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
