Точечный дождеприемник своими руками

Содержание

Установка дождеприемников для ливневой канализации своими руками

Установка дождеприемников для ливневой канализации — простая и доступная каждому, процедура. Главное правило монтажа конструкции своими руками — выбрать конкретную модель и верно определить место установки. Какова специфика и особенности укладки дождеприемника — тема данной статьи.

Что представляют собой дождеприемники для ливневой канализации

Дождеприемник для ливневки — это специальная емкость, которую монтируют в местах с наибольшей концентрацией атмосферных осадков — дождя, снега. Системы устанавливают над водопроводными трубами, либо в низинах участка.

Ливневый водоотвод состоит из нескольких элементов, главным из которых является дождеприемник. Устройства имеют различные конструкции. Их различают по материалу изготовления.

Не менее важный критерий при выборе конкретной модели — способность выдерживать весовые нагрузки.

Устройство переставляет собой решетчатую раму, которую фиксируют на поверхности водозаборного колодца.

Предназначение

Водоотводная конструкция — дождеприемник — отводит лишнюю жидкость, предохраняет фундамент жилого дома от затопления сточными водами, защищает асфальт и плитку от преждевременного разрушения при негативном воздействии влаги.

От того, насколько правильно будет выбрана и установлена конструкция, зависит состояние здания и приусадебного участка.

Дождеприемник — основная часть системы водоотведения. Именно на него ложится главная функция ливневки — принять все виды стоков — дождевой, талые воды, остатки жизнедеятельности человека.

Конструкция и принцип работы

Практически все устройства имеют одинаковую конструкцию. Их различие — только в глубине и массе. Глубина стандартной системы — 40-45 см, вес — в зависимости от материала изготовления.

В торговой сети продают как дождеприемники стационарные, так и в комплекте с дополнительными элементами.

Задача дождеприемника — собрать воду и профильтровать ее от фрагментов мусора. Как это делается?

Вода попадает в устройство. До этого момента она предварительно очищается в корзине — это первичная фильтрация. Здесь жидкость отстаивается, примеси, песок, грязь и мусор оседают вниз. Затем вода поступает через водоотводные каналы в трубы, желоба ливневки. Достигает внешнего коллектора или стационарной системы накопления, которая находится в пределах участка.

Что лучше — лотки для воды или дождеприемник

Если вы просто установите водоотводные лотки, разместив их на землю, полностью решить проблему отвода влаги с участка не получится. Эту идею можно рассматривать как временную меру. Ведь уже через 4-5 месяцев емкости разъедутся по сторонам и вся вода окажется у вас на участке. Кроме того, вместе с водой в лотках окажутся частицы грязи, фрагменты мусора, песок и гравий.

Пропускная способность дождеприемников: формула расчета объема ливневых стоков

Чтобы устройство дождеприемника для ливневой канализации работало функционально, нужно правильно выбрать модель. Для этого определяют пропускную способность изделия. Как это сделать?

Воспользуйтесь онлайн-программой расчетов. Десятки таких калькуляторов есть в сети.

Принцип пользования программой простой. В таблицу, предложенную ресурсом, внесите сведения, которые запросит программа:

Калькулятор произведет расчеты и выдаст результат. Показатель измеряют в литрах на определенный промежуток времени — секунду, минуту, час.

Важно! Выбирайте модель, характеристики которой больше, чем порог проходящей воды, который вы получили.

Виды дождеприемников

Различают несколько типов конструкций. Все модели классифицируют по следующим критериям:

При выборе конкретной версии дождеприемника чаще всего обращают внимание на последний показатель. Из чего делают устройства и как материал изготовления влияет на технические характеристики конструкции — рассмотрим более детально.

Из чугуна

Установка дождеприемника для ливневой канализации из чугуна гарантирует надежность и качество системы отведения сточных вод. Специфика конструкции:

Если вы решили монтировать дождеприемник для ливневой канализации из чугуна, будьте готовы к следующему:

Средняя цена изделия — 2 000 рублей за единицу.

Из пластика

Монтаж дождеприемника своими руками из пластика — идеальная конструкция для частного дома. Несмотря на свою хрупкость, материал выдерживает высокие нагрузки. Устройство плотно фиксируется на месте. В приспособлении отсутствуют крепежные элементы, сцепление достигается путем плотного прилегания стыков. Соблюдайте такой принцип сборки, и система прослужит не один год.

Устройство пластикового дождеприемника:

Купить ливневку из пластика можно за 400 рублей.

Из полимербетона

Самодельный дождеприемник из полимербетона отличатся высокой прочностью. При этом весит меньше, чем его бетонный аналог. Выпускается в виде цилиндра или куба.

Те места, где устройство будет стыковаться с трубами, тоньше. Так проще сверлить отверстия.

Обратите внимание! Такие конструкцию устанавливают на слой гравия или песка.

Стоимость изделия — от 1 200 рублей.

Круглый дождеприемник

Круглые дождеприемники делают из всех доступных материалов:

Спецификой конструкции является сложность установки — чтобы монтировать круглый дождеприемник, необходимо вырыть круглый котлован. Это основная причина, по которой такие модели не пользуются спросом.

Прямоугольный дождеприемник

Дождеприемники, имеющие форму куба или прямоугольника — самый популярный тип конструкций. Их преимущество в возможности наращивать высоту устройства — если это необходимо. Приобретают 2-3 модели и устанавливают их друг на друга. Наращивание емкостей приемника позволяет получить глубокий резервуар и решает проблему водостока.

Дополнительное достоинство прямоугольных моделей — установка. Их легче монтировать, чем круглые аналоги.

Инструкция, как сделать дождеприемник своими руками из подручных материалов

Начинайте процесс установки на этапе обустройства отмостков и оборудования внутренней территории прилегающего к строению, участка. Чтобы результат оправдал ожидания, нужно:

Как уложить дождеприемник своими руками

Системы размещают в доступных местах:

Если вам повезло и осадки редкое явление для вашего климата, участку не грозят потоки талых вод. В такой ситуации лучшее место для ливневки — рядом с домом. Прокладывайте дождеприемник под водопроводом.

Чтобы уложить ливневку своими руками, действуйте по схеме:

Какие материалы и инструменты понадобятся для монтажа

В процессе установки вам придется работать с твердыми материалами — гравием, щебнем, бетоном. Объем расходников определяют масштабы проекта:

На примере пластиковой конструкции рассмотрим стандартный перечень материалов и инструментов:

Как вырезать отверстие в дождеприемнике

Большинство готовых моделей ливневок уже имеют отверстия для соединения с трубой канализации. Но у некоторых конструкций таких отверстий нет. Сделайте их самостоятельно.

Читайте также:  Сделать своими руками клетку для шиншилл

Отверстие нужных размеров делают по предварительной разметке — обозначения наносят на все стенки колодца. Место стыковки высверливают сверлом по металлу. Диаметр — 0,8 см.

Следующий шаг — возьмите молоток и постучите им по внутренней стороне стенки колодца. Чтобы выбить заглушку и не повредить поверхность, работайте легко, без усилий.

Место шва между трубой и ливневкой обработайте герметиком.

Как выбрать лучшее место для установки дождеприемника

Где вы расположите систему, зависит от места расположения водостока. Чем меньше расстояние, тем лучше вода попадет в его центр.

Учитывайте различный уровень давления сточных вод — напор воды при ливне и небольшом дожде будет отличаться. Чем правильнее вы проведете все замеры и расчеты, тем эффективнее будет работать устройство.

Особенности установки дождеприемника в отмостку

Как соединить дождеприемник с водоотводным лотком или дренажной трубой

Соединение лотка и дождеприемника:

Соединение с дренажной трубой:

Содержание, эксплуатация и уход

Итак, все работы сделаны, система установлена. Чтобы на территории не распространялся неприятный запах сточных вод, за устройством нужно ухаживать. Выполняйте следующие правила:

Совет! Если на стенках корзины появились стойкие отложения грязи и резкий запах, воспользуйтесь шпателем и удалите налет.

Дождеприемник, сделанный своими руками, решит массу проблем, связанных с водотоком. Главное — все продумать заранее. Рассчитайте пропускную способность конструкции, выберите подходящую модель. Найдите место, где будете монтировать систему. Купите материалы, подготовьте инструменты. Работайте по инструкции, которую мы рассмотрели в данной статье — и вас все получится.

Источник

Дождеприемники для ливневой канализации своими руками

Важной частью ливневой канализации является дождеприемник, качественный монтаж которого, можно сделать своими руками.

Неотъемлемая часть каждого загородного дома и любой территории – это ливневая канализация. В нее входит дождеприемник, который является основной деталью дренажной системы. Чтобы сделать качественный монтаж дождеприемника, следует придерживаться определенных правил.

Дождеприемники для ливневой канализации

Задача ливневой канализации

Дождевая вода летом и талая вода весной скапливается в грунте и со временем подмывает основание здания. Итог: здание начнет проседать. Задача ливневой канализации заключается в удалении всех вод с поверхности. Система водоотвода поможет защитить постройки, на участке не будут застаиваться лужи, так пешеходные дорожки и тротуары прослужат дольше. Водоприемный колодец состоит из простой конструкции: вода стекает в дождеприемник с пологой поверхности, далее переходит по стокам в канализационную систему.

Виды дождеприемников для ливневой канализации

Изготовленный из разных материалов, разнообразного размера, веса и глубины дождеприемный резервуар способен выдерживать любую нагрузку. Конструкции могут быть бетонными, чугунными и пластиковыми. Водоприемные колодцы выпускают двух типов: как отдельное сооружение или комплект с дополнительными элементами. Полный комплект конструкции состоит из решетки, которая выполняется из любого материала, дождеприемника и фильтра:

Дождеприемники из бетона

Дождеприемник, изготовленный из бетона, может быть магистральным, очень тяжелым или легким. Эта деталь создается из крепкого, тяжелого железобетона или более легкого армированного фибробетона, который дешевле по стоимости. В основном их используют при строительстве дорог. В местах, где на систему сбора воды с поверхности идет большой напор, также устанавливают бетонную деталь.

Дождеприемники из чугуна

Дождеприемники чугунные отличаются между собой конструкцией, весом и уровнем нагрузки. Дождеприемник размеры:

Достоинства таких моделей:

обладают высокой устойчивостью к различным химическим веществам и к постоянным нагрузкам, способны пропустить большое количество воды, устойчивы к коррозиям, экологически чисты, долговечны, недорогие по стоимости. Их устанавливают, чтобы убрать с проезжей части, тротуаров и т. д. воду. Но, несмотря на все достоинства, у них есть некоторые минусы:

Дождеприемники из пластика

Для изготовления пластиковых моделей используют полипропилен. Материал устойчив к температурным изменениям, морозоустойчив, не боится различных химических веществ, нагрузок. По сравнению с чугуном и бетоном, пластик намного легче, поэтому владельцы дач и приусадебных участков устанавливают именно такую модель. Стандартный размер пластикового водосборника составляет 300 x 300 x 300.

Для его установки не требуется специальное строительное оборудование. В зависимости от конструкции ливневой канализации и от того, как расположен дождеприемник, отвод воды может происходить вниз или в сторону. По уровню нагрузки на решетку пластиковые приемники делятся на 6 классов.

Решетки для пластиковых моделей могут быть пластиковые, чугунные или жестяные. В местах с большой нагрузкой устанавливают решетки из чугуна.

В отличие от чугунных конструкций, пластиковые модели удобно обслуживать. Для подключения пластикового приемника и трубопровода крепежи не используют, поэтому его очистку проводить очень легко. Достаточно достать корзину, удалить ее содержимое, затем промыть.

Установка водоприемника своими руками

Правильно установленный дождеприемник будет работать долгое время, качественно и надежно. Перед установкой покрытия территории, вначале делают монтаж водоприемного колодца. Начиная работу своими руками, первым делом определяют, где будет стоять конструкция:

Полезные советы при монтаже

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Источник

Моя ливневая канализация серыми трубами: полет нормальный

Ливневая канализация – одна из обязательных защитных систем, предотвращающих намокание фундамента зданий и переувлажнение почвы. Для ее устройства используют специализированные дождеприемники и лотки, а отводящую магистраль чаще всего устраивают из «рыжих» канализационных труб. Но так как стоимость уличной трубы весомая, в целях экономии пытливые умы форумчан ищут альтернативу.

На дворе кризис, поэтому нужно экономить. Не в ущерб качеству, разумеется. Хочу выполнить дождевую канализацию из «гибких двустенных гофрированных труб». Это те самые трубы, которые используются при укладке силовых кабелей в землю. Глубина залегания трубы планируется 20-30 см от поверхности земли, наружный диаметр 110 мм. Так как труба двустенная, то существует мнение, что между стенками может попасть вода и зимой разорвать наружную стенку. Как думаете, можно ли? Оранжевая идеально подходит, но цена в два раза выше гофрированной, все упирается в бюджет.

Содержание

Первый блин не комом – ливневка из серой трубы

В ответ топиксатртеру предложили вариант комбинированной ливневой системы.

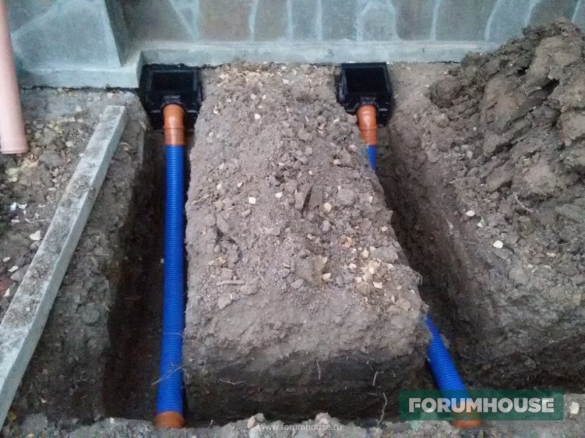

Я сделал так: через весь участок (60 метров) идет оранжевая труба, диаметром 200 мм (2 штуки) в овраг. Уложил на глубине 70 см, в песке, сверху земля, без утепления. А к ней подводы из гофры:

Гофру брал две бобины по 50 м, резать трудно, чтобы натянуть на манжеты фитингов, мазал маслом. Было опасение, что зимой трубы могут перемерзнуть, зима прошла, все нормально.

Однако yury_by решил не рисковать с гофрированной магистралью и остановился на другом варианте.

Рыжую, уличную канализационную трубу не взял из-за стоимости. Предварительно взвесил все за и против. На первый взгляд, серая труба «мягкая», наступаешь – превращается в овал. Как только укладываешь ее в траншею и засыпаешь сбоку грунтом – держит форму. А так как этот участок исключительно пешеходный, то выбор очевиден.

Сборка ливневой канализации и водосточной системы. Чтобы не разбрызгивало поток, пришлось надбавить водосточную трубу.

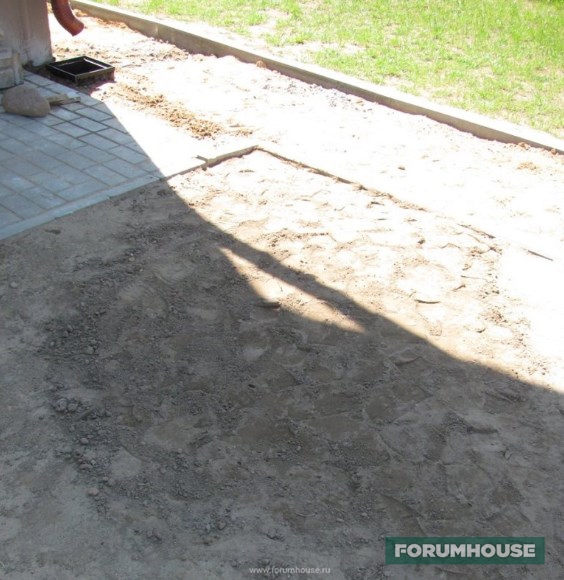

На фото с дождеприемником видно сильное растрескивание – yury_by специально проливал траншеи водой, чтобы грунт осел ​. Это позволило избежать провалов в дальнейшем, газон получился идеально ровным. Плюс – защита от кротов.

Сетка против крота укладывается на глубину около 5 см до посадки газона. Когда газон вырастает, то корнями закрепляет верхний слой грунта с сеткой, и крот не может выбраться наружу – ровный и аккуратный газон обеспечен. Сетка выполнена из полипропилена, не гниет, прочная.

Часть вторая – ливневка с колодцем

Первый «блин» оказался вполне функциональным, его же умелец решил повторить, когда руки дошли до устройства ливневой канализации уже не для дачи, а для дома. В этот раз все началось с дренажного колодца:

Читайте также:  Стильный кожаный браслет своими руками

Параллельно отлил крышку для колодца и облагородил крышку люка – покрасил.

Так как грунт песчаный, после укладки трубы под заданным углом, не засыпал, а залил ее жидким раствором песка, во избежание пустот под трубой, которые могли остаться при засыпке сухим грунтом. А чтобы избежать всплывания трубы, пригрузил кирпичом. После чего уложил на колодец отлитую плиту, установил основание люка и засыпал все сооружение плодородным грунтом.

Часть третья

Работы по устройству ливневой канализации продолжились уже в новом сезоне, традиционно – серая труба, но польского производителя. При равной толщине стенок она оказалась заметно прочнее и практически не сминалась.

Участников темы заинтересовал вопрос надежности дождеприемников.

Подскажите, пластиковые дождеприемники не лопаются при замерзании в них воды?

И это не праздный интерес, а вполне обоснованные опасения.

Хотел купить сегодня пластиковые дождеприемники, но продавец уверил, что зимой их порвет, надо обязательно на зиму закрывать и высушивать! А это, то еще удовольствие.

Хороший вопрос. Тоже беспокоился, но как показала практика – не лопаются. Два дождеприемника пережили зиму. Насколько я понял, играют роль два момента: слишком малый объем остаточной воды (визуально сантиметров 7-8) и обсыпанные грунтом стенки.

Так как в данной системе длины трубопроводов небольшие, yury_by не стал заморачиваться с устройством ревизий, но на будущее считает оптимальным вариантом скрытую прочистку.

Часть четвертая

Спустя еще зиму, работы по устройству ливневой канализации вышли на финишную прямую. Заодно, вместо надоевшей бетонной отмостки yury_by решил сделать мягкую, частично, с газонной травой в качестве финишного покрытия, частично, с каменной засыпкой и можжевельником.

Источник

Дождеприемники для ливневой канализации виды и монтаж

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

Рис. 8 Пластиковые дождеприемники для ливневой канализации – модификации

Особенности монтажа систем поверхностного водоотвода

Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.

Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:

Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности

Установка дождеприемников особенности монтажа

Если выбрать квадратную конструкцию дождеприемника из пластика, через которую станет отводиться вода, то процесс его установки под водосточными трубами дома будет состоять из следующих этапов:

Рис. 13 Установка дождеприемника для ливневой канализации из полимербетонных лотков

Дождеприемники для ливневой канализации виды

Все разновидности систем отведения талых стоков и осадков делят по материалам изготовления их основного элемента – дождеприемника, представляющего собой корпус круглого или прямоугольного сечения с отводами для желобов или подключения труб. От материала изготовления решетки и корпуса зависит область применения сточных систем, их стоимость и методы установки.

Все дождеприемные решетки в зависимости от выдерживаемой нагрузки маркируются следующими буквенными символами:

Рис. 5 Особенности конструкции дождеприемников для ливневой водосточной системы из бетона

Бетонные конструкции

Традиционные бетонные водосборники повсеместно используют в автодорожном строительстве, они способны переносить высокую нагрузку и производятся из железобетона или фибробетона. Можно выделить несколько разновидностей изделий данного вида в зависимости от сферы применения – легкие, тяжелые или магистральные.

Легкие виды представляют собой модель небольшого размера (не более 400х400 мм.) кубической формы с толщиной стенки около 20 мм., для большей глубины залегания отводного трубопровода допускается их установка в вертикальном положении друг на друга. Изделия имеют низкую стоимость, высокий срок службы, устойчивы к температурным колебаниям в широких пределах.

Тяжелые дождеприемники для стока воды могут выдержать массу до 3000 кг., устанавливаются в местах с невысокой нагрузкой на дорожное полотно – на пешеходных тротуарах, выходах из зданий, в метро и пешеходных переходах.

Читайте также:  Создание мобильной версии сайта своими руками

Материалом изготовления корпуса служит фибробетон, решетки отливают из черного или с цинковым покрытием чугуна.

Другую разновидность тяжелых дождеприемников производят из железобетона, конструкция помещается по краям дорожного полотна автомобильных дорог и способна выдержать длительную нагрузку автотранспортом до 90 тонн.

Еще один распространенный вариант дождеприемников – магистральные, собираются из готовых бетонных желобов или способом их отливки на месте, которые затем накрываются сверху чугунными решетками. Конструкция повсеместно используется в автодорожном и индивидуальном строительстве для сбора широких потоков воды с городских и частных территорий.

Рис. 6 Чугунные конструкции – внешний вид

Правила расположения

При установке дождеприемников необходимо соблюдать следующие правила:

Рис. 12 Монтаж дождеприемника для ливневой канализации под водосточными трубами

Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Q – общий объем ливневой воды на индивидуальном участке;

q – коэффициент, характеризующий интенсивность осадков в данном районе. Определяется по табличным данным метрологических или проектных организаций, а также по специальным картам-схемам для данной местности, измеряется в литрах в секунду на единицу площади (гектар).

F – площадь поверхности участка, с которого осуществляется сбор воды, им могут быть крыши домов и хозяйственных построек или благоустроенная территория вокруг частного дома. Для удобства расчетов на калькуляторах данный параметр вводят в квадратных метрах.

Y – табличный коэффициент, характеризующий впитывающие свойства поверхности, с которой осуществляется водоотвод. Стандартный калькулятор для расчетов вместо данного показателя Y включает в себя перечень различных поверхностей: кровля, асфальт, тротуарная плитка, дерн.

После ввода данных получают искомое значение в литрах в секунду, минуту, или кубических метрах в час.

Рис. 15 Обслуживание водоотводов – примеры

Пластиковые дождеприемники

Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:

Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки

Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:

Рис. 10 Дождеприемная система из лотков – схема расположения

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

Рассмотрим основные этапы при монтаже дождеприемника:

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

Что такое ливневая канализация и ее компоненты

Ливневка имеет довольно простое конструктивное устройство – попадающая через ее решетку вода фильтруется и стекает по наклонным трубам в канализационный колодец.

Основными составляющими дождеприемной канализационной системы являются следующие компоненты:

Рис. 2 Устройство дождеприемника для ливневой канализации

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на элемент предварительной очистки в виде корзины для отстаивания песка. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

Рис. 4 Конструкции дождеприемников с различной формой решеток

Уход за конструкцией

Как и канализационная система, ливневый водоотвод нуждается в уходе, при этом используют следующие методы его очистки:

Обычно проект дома и прилегающей территории включает в себя схему размещения ливневой канализации, которая служит для отвода дождевой воды с крыш домов и хозяйственных построек, а также с территории тротуара за пределы участка. В быту при выборе нужного дождеприемника чаще отдают предпочтение водостоку из широкого ряда пластиковых моделей – устройства имеют низкую стоимость, хорошие физические параметры, эстетичный внешний вид, просты в установке и монтаже своими руками.

Как выбрать дождеприемник для ливневой канализации частного дома

В быту ливневки из бетона или чугуна из-за сложности установки и большого веса используют довольно редко, их применение из-за отсутствия высоких нагрузок неэффективно. Чугунные решетки класса Д1, Д2 иногда располагают в местах проезда автомобилей, на въезде в гараж или на подъездных путях к дому.

Под водосточные трубы домов ставят в подавляющем большинстве пластиковые сооружения, отличающиеся функциональностью, высокими техническими характеристиками и простотой монтажа. К тому же цена подобных устройств довольно демократична и по карману любому домовладельцу.

Пластиковая модель небольшого размера, установленная под водосточные трубы дома, имеет эстетичный внешний вид и современный дизайн, отлично справляется с фильтрацией и отводом ливневых осадков в трубопровод и затем в накопительный колодец. К тому же приспособление просто в обслуживании – периодическая очистка пескоулавливающей корзины производится довольно редко и отнимает минимум времени.

Чтобы справиться с поверхностными стоками на всем участке, в быту используют линии водоотвода, представляющие собой сборные лотки или отлитые из бетона полукруглые направляющие, расположенные на одном уровне с покрытием земли и закрытые решетками. Такая система позволяет отводить воду с уложенной тротуарной плитки или иного покрытия на большой площади, транспортируя ее по подземным бетонным или пластиковым направляющим за пределы участка или в водосборные емкости.

Источник

Поделиться с друзьями
admin
Оцените автора
( Пока оценок нет )
Здоровая спина
Adblock
detector
