Основные методы изготовления паяльного фена в домашних условиях
Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.
Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.
Основы пайки феном
Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.
Термофен для пайки, как правило, может понадобиться в таких случаях:
Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.
После проведения работ следует проверить качество пропая всех контактов при помощи иголки.
Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:
Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.
Требования к оборудованию
Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:
Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.
[box type=”fact”]Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.[/box]
Фен из паяльника
Перед тем как сделать паяльный фен своими руками следует:
Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.
Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:
Что понадобится для создания фена из паяльника?
При создании фена для пайки своими руками следует подготовить:
Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.
Процесс сборки фена из паяльника
Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:
Регулятор температуры источника нагрева лучше расположить на корпусе термофена.
Принцип работы термофена на основе паяльника следующий:
На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.
К сожалению, данный метод изготовления термического фена имеет массу минусов.
К недостаткам термофена, выполненного из обычного паяльника, можно отнести:
В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.
Заключение
В сети интернет имеется огромное количество инструкций как сделать фен для пайки. Большинство методов изготовления термического фена основаны на переделке имеющегося оборудования, например, строительного термофена, бытового прибора для сушки волос или обычного паяльника с металлическим жалом.
Во многих случаях, при необходимости использования паяльного термофена следует задуматься о приобретении соответствующей станции. Подключенный к паяльной станции термофен дает данные по поводу текущей температуры воздушного потока и позволяет произвести калибровку термопары.
Особенности изготовления паяльного фена своими руками
Когда выходит из строя бытовая техника, не всех радует перспектива посещения сервис-центра и платы за работу по ремонту определенной суммы денег. Порой многим хочется научиться устранять мелкие неисправности самостоятельно. Но для большинства эта мечта так и остаётся неосуществленной. Мешает этому дороговизна профессионального паяльного оборудования. Ведь сегодня бытовая техника достигла такого уровня, что для ремонта телевизора недостаточно только паяльника и пинцета. В каждом приборе используются печатные платы, вернуть которым рабочее состояние можно, лишь имея под рукой надежное приспособление для пайки.
Многие пытаются выйти из этого непростого положения, делая паяльный фен своими руками. Однако вы должны учесть, что расходы на его изготовление для вас могут составить от 2 до 20 т. р. Но, пусть вам и предстоит впервые заниматься такой сложной работой, отказываться от нее всё равно не стоит. Если вы сможете справиться с этой задачей, то у вас появится созданный своими руками инструмент, которым вы сможете воспользоваться не один раз для ремонта бытовой техники.
Основы пайки
Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.
Принцип работы
Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.
Особенности процесса отпаивания и припаивания
Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.
Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.
Требования к оборудованию для пайки
Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.
По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.
Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу. Часто мастера, решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.
Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.
Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.
Фен из паяльника
Известно немало случаев, когда у домашних мастеров получалось изготовить прибор для пайки из обычного фена для сушки волос, строительного фена и даже паяльника. Но в последнем случае приходится производить серьёзные переделки. Дело в том, что паяльник изначально не имеет специальных устройств подачи воздуха, а создать их гораздо сложнее, нежели нагревательный элемент.
Вне зависимости от того, какое из перечисленных выше устройств вы решили использовать в качестве основы для изготовления прибора для пайки своими руками, вам необходимо позаботиться о том, чтобы готовый фен мог поддерживать заданную температуру.
Если вы нашли хороший строительный фен с термостатом, то будьте готовы внести в его конструкцию определенные изменения. А это неизбежно приведет к тому, что температурная шкала на нём не будет отображать реальные показатели, создаваемые прибором на печатной плате.
Поэтому советуем вначале протестировать ваш самодельный прибор для пайки при помощи контактного цифрового термометра. Если после многочисленных испытаний температура останется в диапазоне 190−240 градусов, то это означает, что ваш фен готов к работе. Если же вы наблюдаете некоторые отклонения, то придётся дополнительно поработать над его конструкцией и довести температурные показатели до оптимальных.
Сложнее всего изготовить прибор для пайки из паяльника. Дело в том, что здесь придётся не только стабилизировать температуру, но и каким-то образом решить проблему подачи воздуха, а для этого вам придётся всё делать с нуля.
Поскольку при создании такого фена возникает больше всего проблем (настройка температурного режима, отсутствие возможности регулировки интенсивности нагрева), вам придётся потратить на его изготовление немало времени и сил, но даже в этом случае вы не будете уверены, что такой фен будет поддерживать настроенные вами показатели. Лучше всего в качестве основы использовать обычный дешевый строительный фен, а паяльник вы можете использовать для других целей.
Паяльный фен из автоприкуривателя
Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.
Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.
При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.
Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.
Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.
Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.
Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.
Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.
В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.
Паяльный фен своими руками. И немного теории.
Давно хотел себе изготовить паяльный фен. Готовый мне не интересен. Поскольку занялся переделкой БП АТХ в лабораторные, появилась возможность получить 24-25 вольт при токах до ампер 8. Реально мой фен работает до 5 ампер. В качестве компрессора применил гибрид из осевого вентилятора, оформленного в корпус (улитку) по принципам центробежного вентилятора. Были и просто центробежные, но мне любопытно попробовать такой вариант. Придумка оказалась вполне работоспособной. Дует не хуже других моих центробежных, даже при наличии аэродинамических сопротивлений (основной проблемы осевых вентиляторов). Рекомендую, если не найдете подходящей турбинки.
Полученные параметры
Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет.
Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.
С чего начать?
Определиться с мощностью, которую вы можете и желаете получить. Меньше 100 ватт смысла не так много. Для мелочи хватит, впрочем, если остальное сделаете правильно. Я вышел на 100-110 ватт. Реболить видеопроцессоры недостаточно.
Это общий принцип построения центробежных вентиляторов. Показаны три разных варианта возможных крыльчаток. Вариантов на самом деле больше, но нам достаточно. Обращаю ваше внимание это три разных варианта крыльчаток. Просто показаны частично. Это ни в коем случае не одна. Как можно понять из схемы, крыльчатка должна «расталкивать» воздух в стороны, тем самым создавая давление. (Ох уж эти «кострюлеры» из гугла, рисуют то, чего не понимают сами).
Красный вариант под номером 1 – наилучший. Зеленый (2) похуже. Синий (3) хуже предыдущих двух, но работать будет. Если направление вращения крыльчатки у вас иное, просто отзеркальте схему.
Я сделал практически тоже самое, только крыльчатку поставил от осевого вентилятора.
Крыльчатка, естественно, работает на «вдувание» воздуха внутрь. Отличие от простого осевого вентилятора в том, что энергия на закручивание потока воздуха не теряется напрасно, а используется по принципам центробежного. По идее такие вещи патентовать надо.
Работает полученный гибрид вполне адекватно. Шумноват, но это уже как повезет. Дело в том, что при малом диаметре крыльчатки (что осевой, что центробежной), чтобы обеспечить достаточный поток воздуха придется давать высокие обороты двигателя. Со всеми вытекающими последствиями. С большой крыльчаткой мог бы быть потише, но удобство фена будет ниже.
Пригодные центробежные вентиляторы в почти готовом виде, либо как доноры крыльчатки с двигателем под мою улитку. Можно поставить не как у меня «плашмя», а перпендикулярно фену. В первых попытках я так и делал. И очень достойно себя показала турбинка от ноутбука. И тише тоже. Но она уже сильно изношена да и рассчитана на 3,5 вольта и я пошел другим путем.
Мой гибридный компрессор крупнее.
Основной корпус улитки из пенополистирола. Не важно из чего, хоть из дерева. Достаточно хорошо видно структуру. Кстати, если планируете сделать защиту для крыльчатки, крайне не рекомендую сверлением небольших отверстий в верхней крышке. Хотите знать почему – погуглите устройство механической ручной сирены времен войны. Шумность будет выше, чем с показанным вариантом раза в три.
В качестве гильзы для фена использовал корпус от аккумулятора 18650. Технология добывания по типу показанному в этом видео (с чужого ютуб-канала):
Только я не заморачивался со сверлением, как автор предлагает, по втулкам. Просверлил маленьким сверлом. Рассверлил на 4 мм. Надфилем поправил, если сместился центр отверстия. Ступенчатым сверлом рассверлил дальше, поправляя надфилем на каждом шаге, при необходимости. Втулку я тоже изготовил иначе. От какой то люстры резьбовая трубочка с двумя тонкими гайками. Одну гайку на торце расклепал, чтобы уже не вращалась, второй зажимаю. Вставляю неподвижной гайкой изнутри стаканчика от аккумулятора. Лишнюю часть резьбы сточил для красоты. Можно обойтись и без втулки, но поток будет хуже. Не струя, а расходящийся факел. Сильно тонкую не советую. Миллиметров 7-10 внутренний диаметр, как я считаю, будет по удобнее. Да и сопротивление воздуху излишнее создавать не к чему.
На снимке видно ту самую крыльчатку для закручивания потока воздуха и видно, как я законцовывал нихром. Согнул вдвое, перекрутил немного, одел и расплющил латунные трубочки от наконечников НШвИ 0,7-8 (можно трубочку от антенны, например). Концы обмотал тонким медным проводом, пропаял, припаял силиконовые провода от какого то нагревателя (в принципе можно использовать обычные), и тоже обжал латунными трубочками место пайки. Все это нужно, чтобы уменьшить нагрев нихрома в зоне контакта с проводом. Сверху трубочки из стеклоткани. Можно найти в дохлых энергосберегайках, например. Можно не паять, а использовать механические зажимы. Какие найдете. Имейте в виду, спираль и крыльчатка для закручивания воздуха должны быть изолированы для исключения замыканий на корпус и между собой.
Дальнейшее «тело» собирал из трубы (применяется в мебели и дизайнерских делах) и корпуса от автомобильного прикуривателя (он неплохо одевается на стаканчик от аккумулятора), благо их несколько у меня скопилось после экспериментов с инфракрасным паяльником. Используйте, что найдете, это не принципиально. Трубку с корпусом прикуривателя соединил пайкой. Там нет особого нагрева, выдержит. Концы корпуса разрезал накрест, чтобы получить подобие цанги, для зажима стаканчика от 18650 через кусок стеклоизоленты, или просто стеклоткани для теплоизоляции.
Обечайку воздуховода сделал из жести и припаял. К ней сверху припаивается пластинка (я использовал фольгированый стеклотекстолит) к которой крепится винтами вентилятор. Резьбу для винтов крепления нарезал прямо в нем.
На снимке спираль закручена еще не полностью.
В финальном виде примерно так. На этом снимке более-менее видно, как оформлял остальную часть провода. Это не окончательный вариант, еще без крыльчатки.
Немного о питании
Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.
Немного о разъеме
Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.
Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.
Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.
Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т.д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою.
Успеха.
05.03.2017.
Тришин А.О.
г. Комсомольск-на Амуре.
Термофен своими руками
Для того чтобы сделать наш бюджетный термофен, нам понадобиться:
*не нужный но вполне рабочий паяльник
*так же не нужный и рабочий обычный фен для волос
*примерно 20 см не толстой медной проволоки
*пластиковая бутылка, объёмом в один литр
*шланг диаметром в 5.5 мм, длиною 50 см
*не большой кусочек слюды, 5×5 см
*зарядное устройство от телефона, 4.5 В, 0.6 А
*ещё один паяльник и припой, что бы припаять пару проводов
*пару отвёрток
*и немного изоленты
Ну в принципе это всё что нам нужно, можем приступать.
Шаг первый.

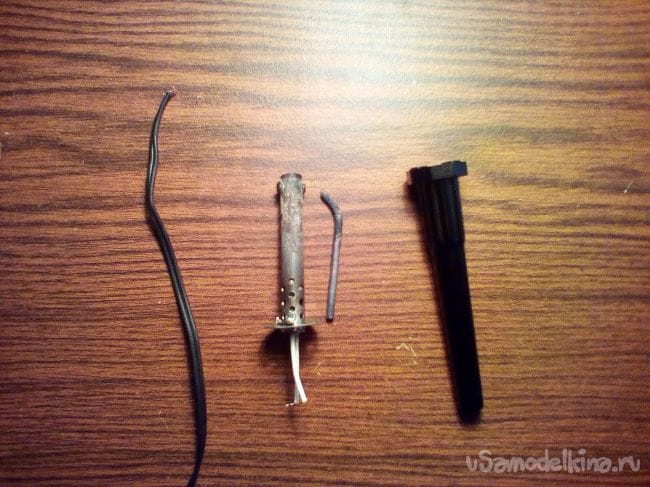

Берём паяльник, которым не будем паять, снимаем с него жало и аккуратно разбираем его, дабы не повредить нагревательный элемент, отматываем так же от него провода.
Далее берем ручку от паяльника и делаем в ней не большое отверстие.
Вставляем провод в отверстие которое мы сделали, приматываем провода к нагревательному элементу, не забываем про изоленту, нужно хорошенько это изолировать.
Далее, собираем паяльник, и обматываем изолентой там где вставлен провод и на конце ручки, по тому что там большая щель и не хорошо получится если воздух будет дуть не в положенном месте.
Берём кусочек слюды, который мы приготовили и плотно обматываем отверстия на трубке, внутри которой находится нагревательный элемент, и крепко стягиваем проволокой.
Далее берём крышку от бутылки, делаем в ней делаем отверстие чтобы плотно вставить туда шланг, а другой конец шланга вставляем в ручку паяльника, где раньше у нас был провод,в моем случае он подходит туда просто идеально.
Берём фен для волос и разбираем его, в моём случае он был почти без корпуса.
Вытаскиваем из него все внутренности, отрезаем провода и нагревательный элемент от моторчика с вентилятором.
Берём зарядное устройство от телефона и припаиваем к моторчику, соблюдать полярность не обязательно, но советую припаять так чтобы воздух дул в сторону моторчика чтобы он охлаждал себя.
Берём бутылку и обрезаем её, примерно 12.5 см.

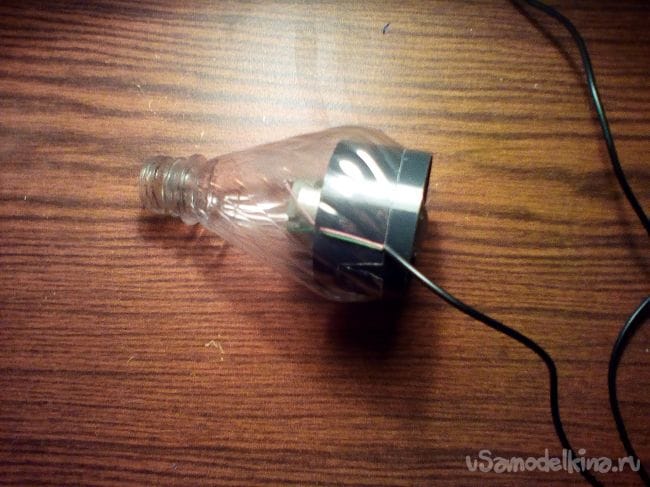

Далее вставляем в неё наш вентилятор, и обматываем изолентой или скотчем, чтобы предотвратить выскакивание и утечку воздуха.
Накручиваем крышку со шлангом и всё, на этом изготовление нашего бюджетного термофена закончено, всем спасибо за внимание и желаю легкой пайки.
